Ampliar vocabulario fácil botón (1 / 6 paso)

Paso 1: Conseguir sus piezas de

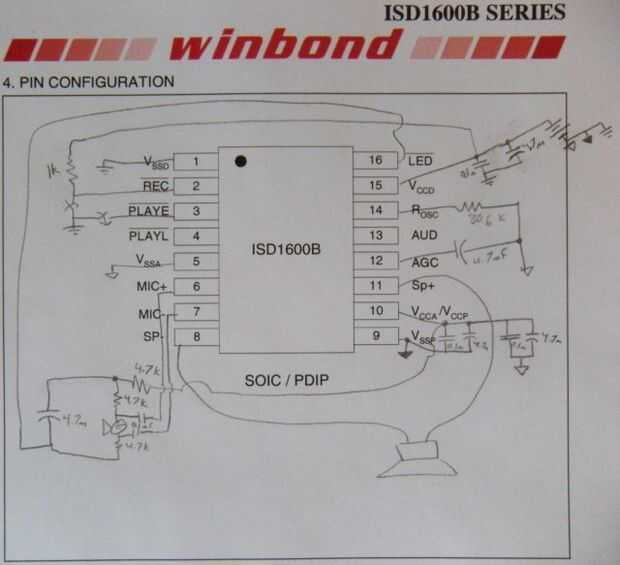

opté por usar el chip de grabadora de voz ISD1600B y esencialmente construir el circuito de referencia para él. Me aseguré de tomar un micrófono que tenía respuesta en frecuencia buena puesto que el orador en esta cosa es tan grande y puede reproducir frecuencias bajas voces bien.

Usted necesitará [digikey parte números entre corchetes]:
(1) botón fácil
(1) grabadora de voz ISD1610 [ISD1610BSY-ND]
(1) Micrófono electret [P9925-ND]
(1) botón [EG1826-ND]
(1) resistencia k 1 [1.00KdXBK-ND]
Resistencia (1) 80.6 k [80.6KXBK-ND]
Resistencia k (3) 4.75 [4.75KXBK-ND]
condensador de cerámica 0.1uF (5) [BC1101CT-ND]
(5) 4.7uF Caramic condensador [445-2854-ND]

También necesitarás estos materiales:
Alambre (yo usé 24 AWG trenzados y 30 AWG sólido)
Pegamento (usé epoxy de 5 minutos)
De la soldadura

Y estas herramientas:
Soldadura de hierro
Cortador/pelador de cables
Pinzas
