Paso 2: teoría
Teoría de la

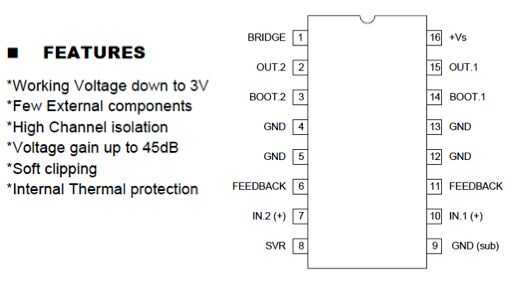

El TEA2025 UTC es un monolítico integrado amplificador de audio IC en un plástico de 16 pines en paquete de línea dual. Originalmente está diseñado para reproductores de cassette portátiles y radios, pero puede ser utilizado para hacer un amplificador de audio estéreo bastante decente para un reproductor mp3 o iPod. Se requiere muy pocos componentes externos y puede funcionar en tan bajo como fuente de alimentación de 3 V. El diagrama de pines del TEA2025 y el circuito de aplicación para uso estéreo se muestran. El dispositivo proporciona la ganancia máxima de 45 dB. Sin embargo, puede disminuirse mediante la colocación de un circuito serie RC externo entre el perno de la regeneración (6 y 11, consulte el diagrama de pines) y de tierra. La ficha técnica recomienda no para reducir la ganancia debajo de 36 dB. Para obtener la ganancia máxima, utilizar R = 0 y C = 100 μF (como se muestra en el circuito de aplicación anterior) entre la regeneración y la tierra.
La frecuencia de corte baja (fL) de la señal de salida depende de la resistencia de carga (altavoz, RL) y la salida del condensador 470 μF. Si la resistencia del altavoz es de 4?, va a ser la frecuencia de corte baja,
fL = 1 /(2? CRL) = 80 Hz
Una característica interesante de TEA2025 es cuenta con circuito de protección térmica incorporada. Si usted quiere funcionar a su plena capacidad (5 W), debe proporcionar un disipador de calor en el circuito. En caso de que no lo hace, la protección térmica interna no deja el daño de dispositivo; todo lo que sucede es que la potencia de salida se reduce cuando se detecta una temperatura excesiva de la ensambladura.

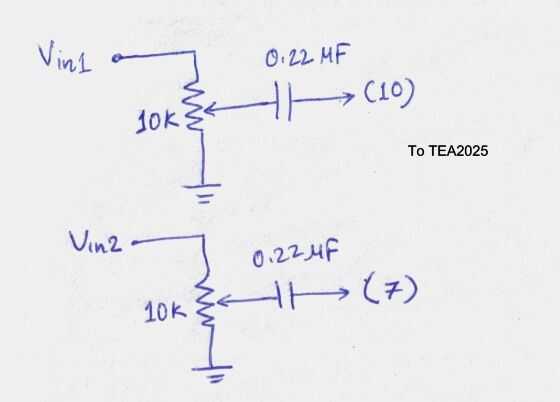

En la etapa de entrada, un potenciómetro de doble forma cónica logarítmico (10 o 20 K) puede utilizarse para proporcionar la función de control de volumen. El condensador μF 0,22 en el lado de la entrada ayuda a minimizar cualquier ruido por contacto de resistencia variable. Los condensadores μF 0,15 en el extremo de la salida son para la estabilidad de la frecuencia. Uso de otros condensadores de valor puede resultar en oscilaciones indeseables en la salida. Conexiones de alambre largo y bucles de masa en el circuito también puede causar oscilaciones, por lo que una buena disposición del circuito PCB es muy importante. Usted puede utilizar perfboard o stripboards demasiado! Pero tienes buena experiencia de soldadura para hacer un mejor circuito.
