Amplificador de 1 vatio guitarra práctica barato! (2 / 8 paso)

Paso 2: Paso 2: reunir piezas

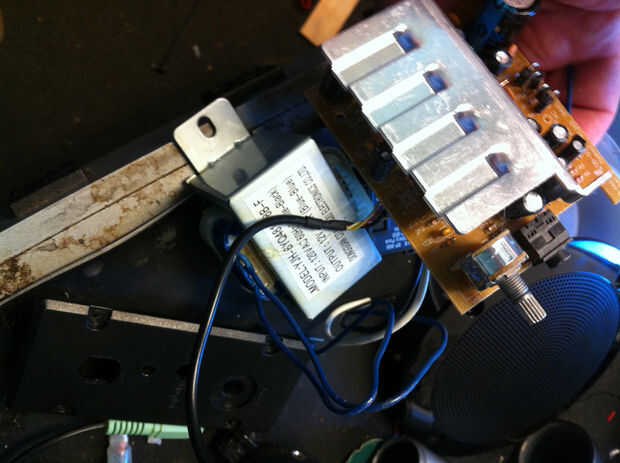

Así que yo desmontar el subwoofer de altavoz de ordenador. Encontró algunas piezas grandes para otros proyectos en el futuro.

He probado el altavoz, que trabajó, así que adelante.

Piezas de Mouser:

568-NYS229 1/4 Phone Jack $1,04

Potenciómetro de 858-P160KNPC15A10K 10k $0,90

649-DILB8P223TLF zócalo de 8 pines del IC $0,19

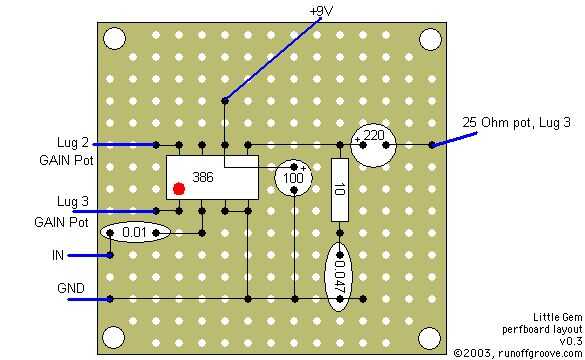

845-SB300 300 punto del lazo proyecto protoboard $3,19

534-233 9v batería correa con conectores $0,72

667-EEU-FM1E101 100uf 25v condensador $0,33

Resistencia de 10 ohmios de .4watt 594-5063JD10R00FT $0,12

667-EEU-FM1E221 220uf 25v condensador $0,46

75-562R5GAS10 1kv .01uf condensador $0,43

.047uf 667-ECQ-E4473KF condensador $0,35

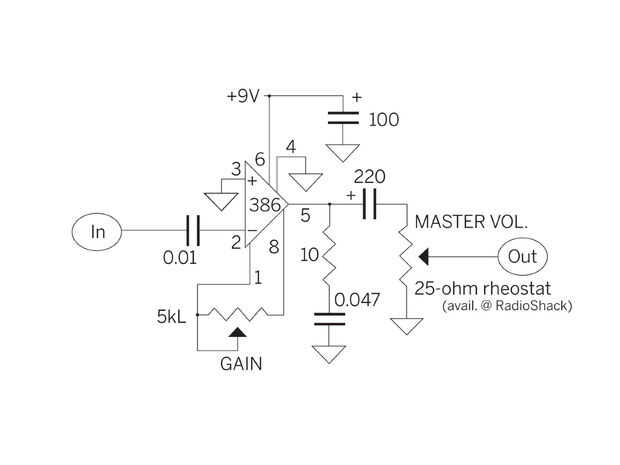

926-LM386N-1/NOPB bajo voltaje Audio Power IC chip $0,98

Piezas en Radio Shack:

271-0265 25 ohm reóstato opcional!!!

sostenedor de batería de 9v 270-0326

274-0415 3/4" Hexagonal perilla

Sólo una nota sobre las perillas, yo más bien habría salvado les de algunos desechos... pero la mayoría electrónica en mi reino no parece tener perillas! Pero por ahora, voy a empezar a ahorrar cuando encontrar em!
