Paso 4: Crear el diseño del amplificador

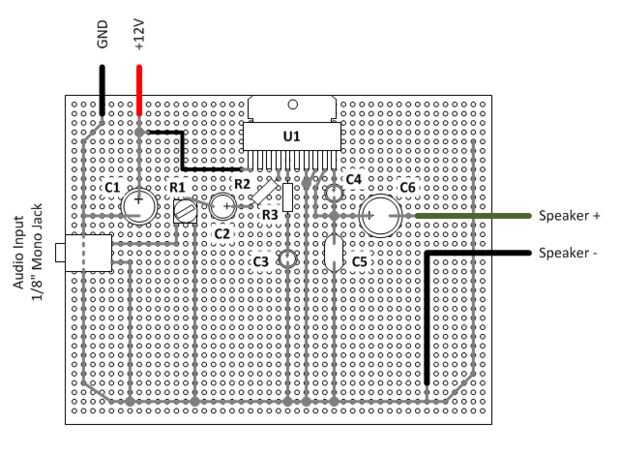

Compré una caja de plástico de proyecto y un perfboard para montar las piezas en y había creado un diagrama de diseño del esquema. Esto me ayudó a descubrir el mejor lugar para poner las piezas por lo que sería fácil montar el amplificador.
Mi tío tiene plantillas de Visio para diferentes tipos y tamaños de breadboards utilizamos para dibujar el trazado de piezas. Pero las partes también podrían ser insertadas en el tablero y ajustadas para caber y luego marcado con un bolígrafo Sharpie si no desea utilizar Visio.
Abajo se encuentra las piezas que utilizamos:
J1 - 1/8 Jack auriculares Mono (Radio Shack Catálogo #2740246)
C1 - condensador electrolítico de 470uF 25V
C2 - 4.7uF condensador electrolítico 25V
C3 - condensador electrolítico de 100uF 25V
C4 - condensador electrolítico de 47uF 25V
C5 - .1uF 50V condensador de Mylar
C6 - condensador electrolítico de 1000uF 25V
R1 - resistencia Variable de 50K ohmios
R2 - 33K 5% fijada Resistor 1/4W
R3 - 220 Ohm 5% fijada Resistor 1/4W
U1 - Toshiba TA7222AP 5.8W Audio Amplificador IC
El protoboard es un Radio Shack Perfboard Combo Pack Catálogo #2760328.
El cuadro de proyecto es un Radio Shack proyecto caja Catálogo #2701807.
