Paso 4: Empuje Final (Haz el circuito)
Permite hacer paso a paso...

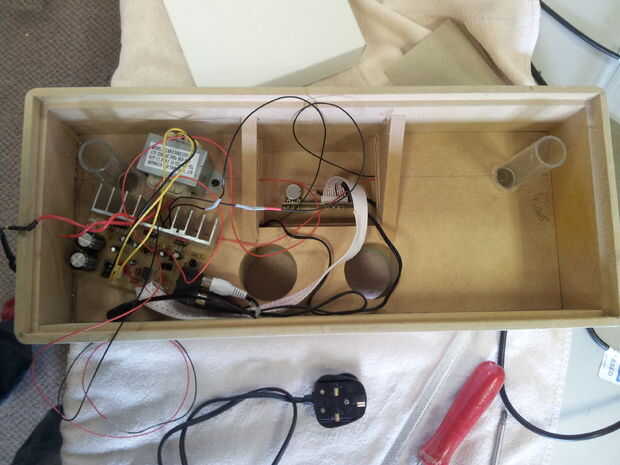

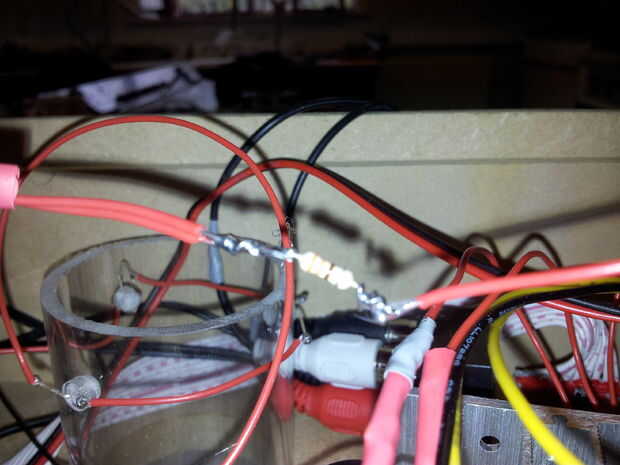

Cableado mi LEDs y transistores antes así que sólo pude rellenar todo en. Echar un vistazo a la primera foto en esta sección. Yo hacía todo por volar lleva como que realmente no podía ver la ventaja de crear circuitos para ellos. tengo 3 circuitos en 2 idéntico que a la izquierda / derecha de audio y luego 1 transistor con 2 cadenas de LED escurr para los tubos de bajo. no olvide incluir resistencias de protección para esta parte del circuito, no desea que los LEDs al pop después de una semana. He utilizado 330 Ohm

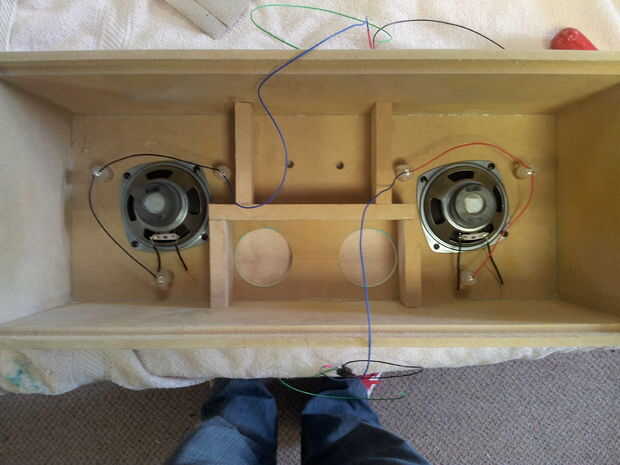

1) en primer lugar fijar los altavoces, entonces la señal de entrada del alambre (Audio + del altavoz) a la pierna de base del transistor (uno izquierdo)
2) Asegúrese de que utilice o cinta de contracción o aislamiento de calor en las articulaciones, si algo toca aquí su no va a funcionar y no vas a solucionarlo. jodido mi sransisrors en el interior cubierta dejar vibrar y moverse.

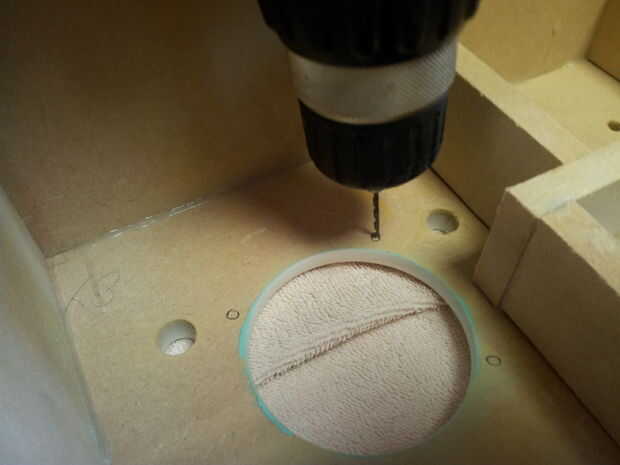

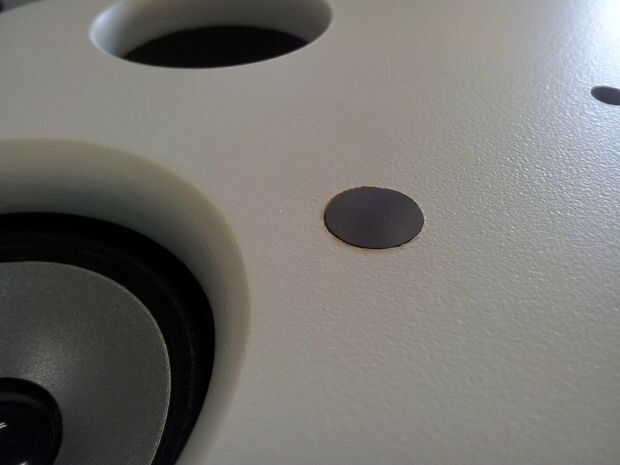

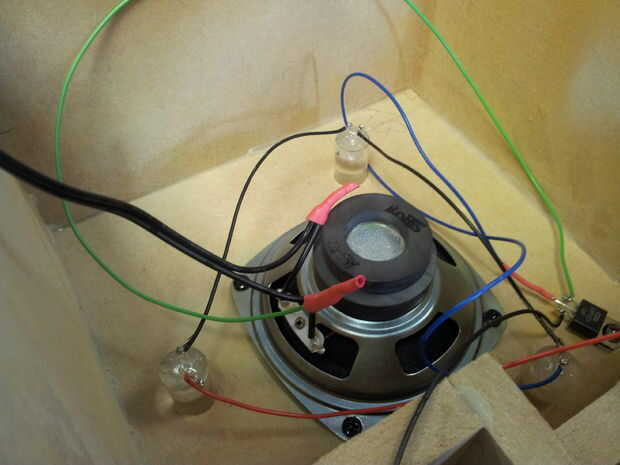

3) Presione que el LED difunde en sus posiciones alrededor de los altavoces y luego montar los LEDs en ellos. sugiero usar una pistola encoladora o pegamento aquí para fijarlos en su lugar y fije los cables hacia abajo también.

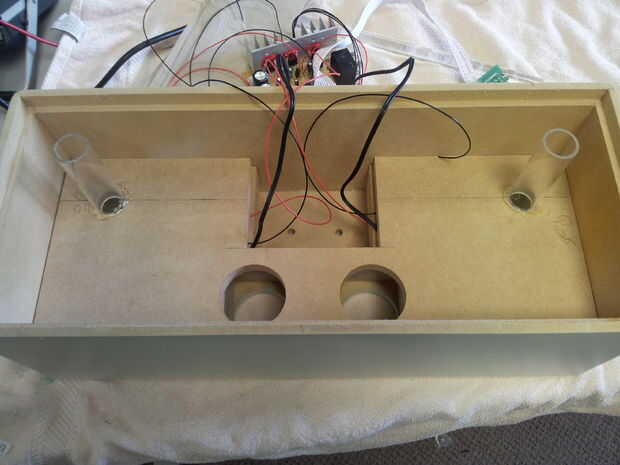

4) colocar la cubierta divide y ejecutar todos los cables a través de, en este punto sellado alrededor de los bordes del compartimiento con el adhesivo caliente.
5) alambre los LED de potencia de salida del tablero principal, (recuerde lo positivo y negativo)
6) en este punto me fijo mi control de volumen en su pequeño compartimento con araldite como las roscas originales no eran lo suficientemente largos para empujar a través y por cable mi último circuito transiistor al terminal positivo del altavoz de graves.

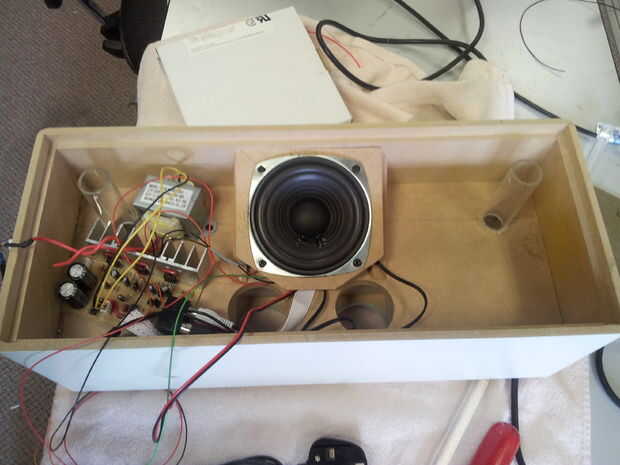

7) Asegúrese de que todo es cableado luego Monte el altavoz de bajos. He creado un soporte para mantenerlo en un ángulo de 25 grados pero eso es su diseño.

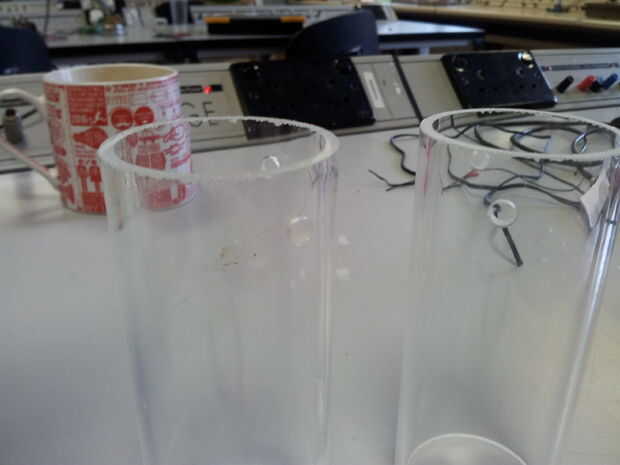

8) ponga el bajo en los tubos e inserte los LEDs. Cuando feliz otra vez fijarlos con pegamento. Mira el ogf frente la vivienda para comprobar la posición de los tubos bajo y luego pegarlos en el interior.

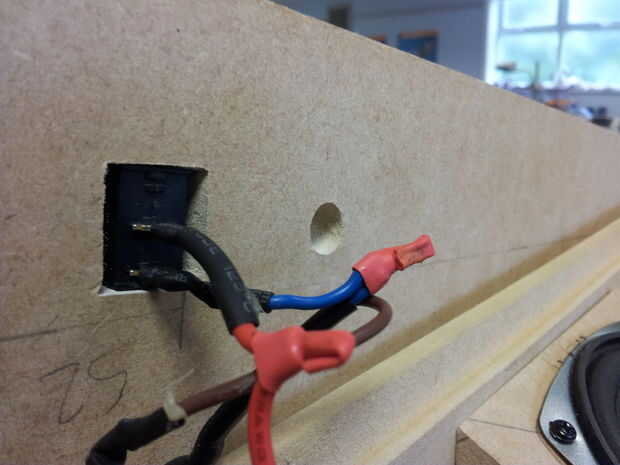

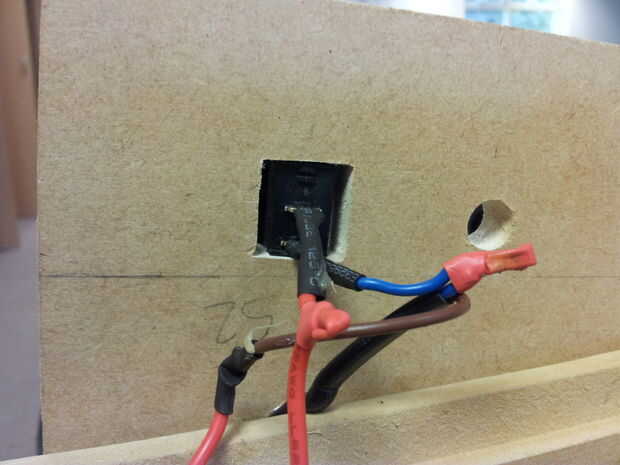

9) alambre de la cadena de led y pase todos los cables necesarios a través de la parte trasera. Esto para mí fue el poder. interruptor y entrada de audio.
10) Atornille la placa principal. transformador etc. y pegar los cables a las vibraciones de la parada.

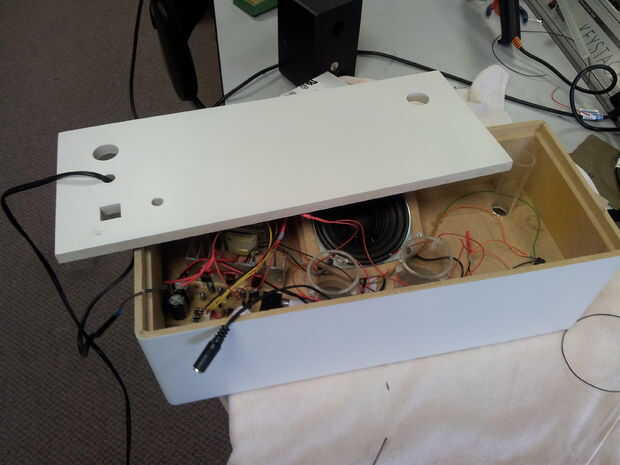

11) poner la espalda en el y darle una prueba.

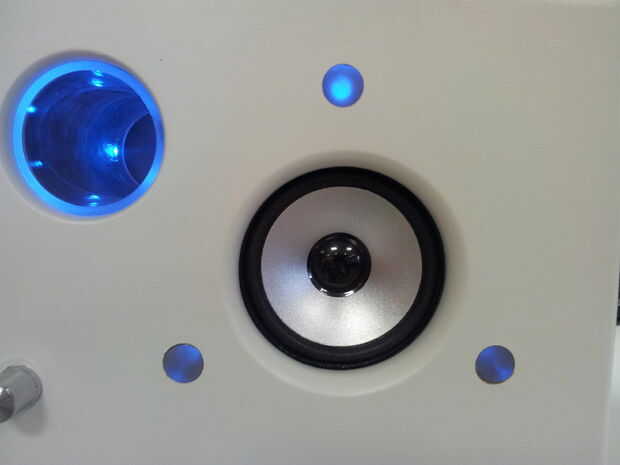

Con el bajo de la mina y ya que tienen diferentes entradas parpadeo de LEDs en diferentes tipos de izquierda/derecha. Baje el control bass hay menos señal así que apagan las luces, mismas con el volumen.

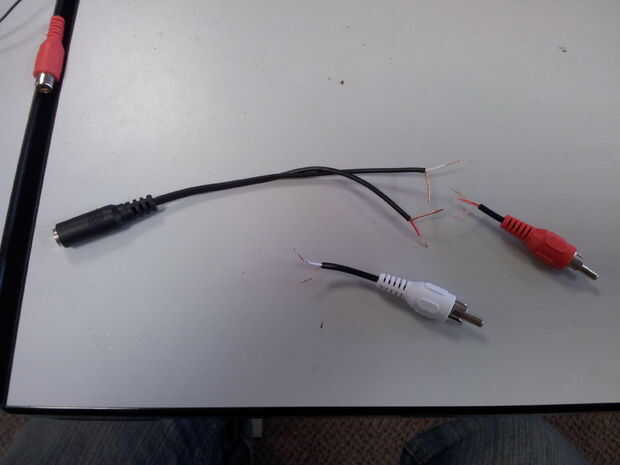

Hice la conexión de 3,5 mm en lugar de utilizar los cables RCA doble esto tomó menos espacio en la parte trasera y todo el mundo tiene un cable 3.5 a 3.5 repuesto hoy en día (tienen enchufes verdes en cada extremo y vienen con su nuevo monitor de ordenador brillante)
Espero que esto ha sido de alguna utilidad para usted.
