Paso 1: preamplificador

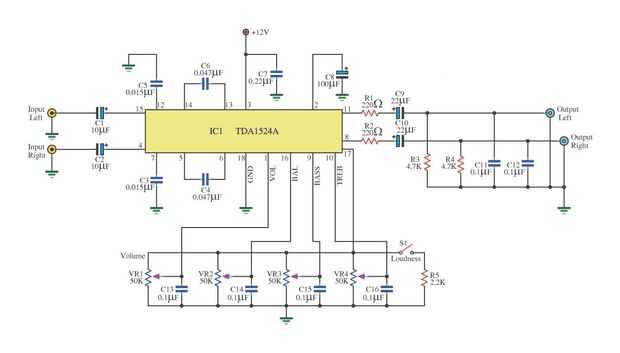

El arrangment que se muestra en el diagrama es el amplificador de potencia. El circuito está diseñado como un control activo de estéreo, tono y volumen para radios de coche, receptores de TV y equipos alimentados por la red.
Incluye funciones para graves y agudo, control de volumen incorporado contorno (puede desactivarse) y equilibrio.
Todas estas funciones pueden controlarse por los voltajes de c.c. o por solo potenciómetros lineales.
Inicia desde la entrada de alimentación integrada en el pin 3 es el voltaje positivo y negativo voltaje al pin 8. Este circuito tendrá clases R y C de dispositivos para filtrar frecuencias en diferentes áreas. Cuando la señal de la fuente de sonido entra en el pin 15 de IC1, la señal de entrada es acoplamiento a través de las señales de cada canal C1 y C2.
Izquierda y la derecha, luego la IC se amplifica señales con C6 y C4. C5 y C3 actúan como base (control de baja frecuencia) con VR1-VR4 para ajustar el volumen, Balance, graves y agudos, respectivamente.

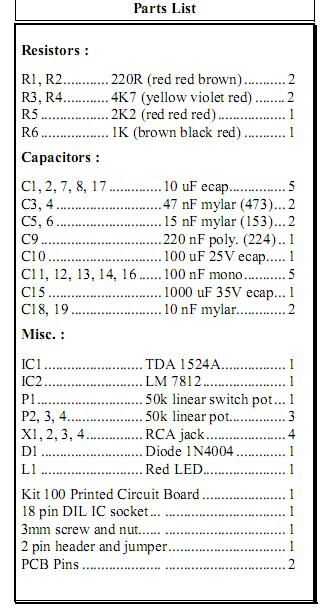

LISTA DE PIEZAS
ver la imagen de la lista
