Paso 2: amplificador principal

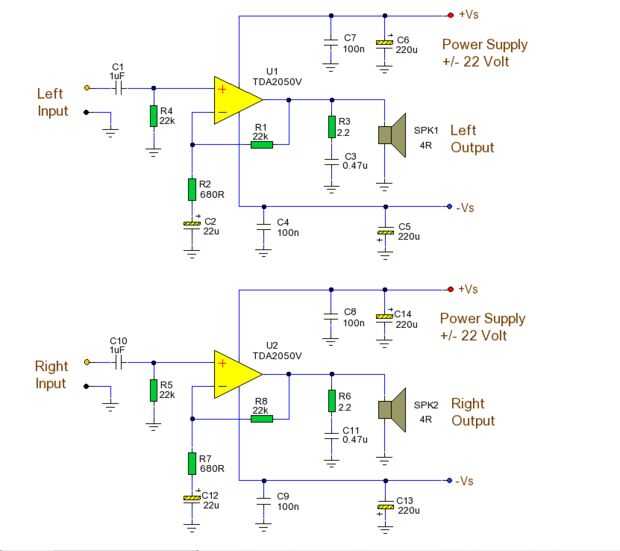

TheTDA2050 está diseñado para el uso como audio
amplificador de audio clase AB. Gracias a su capacidad de alta potencia theTDA2050 es capaz de proporcionar a la potencia de 35W rms verdadero en carga de 4 ohmios @ THD = 10%, VS = ±18V, f = 1 KHz y hasta 32W en carga de 8 ohmios @ THD = 10%, VS = ±22V, f = 1 KHz. Por otra parte, theTDA2050 ofrece típicamente 50W música potencia en 4 ohmios más 1 seg en Vs = 22.5V, f = 1 KHz.
Este es un amplificador de potencia y requiere 200mV RMS de salida. Ganancia de voltaje es 30.5dB con valores de resistencia indicados. Ganancia de lazo cerrado se establece por la relación R1/R2. Aumentar R2 menor ganancia y viceversa. Ancho de banda de potencia es de 20Hz a 80 KHz. R3, C3 y R6, C11 forman una red zobel para evitar inestabilidad de alta frecuencia.
El altavoz está directamente acoplado, por lo tanto no electrolíticos de costoso valor grande se necesitan y el bajo será nítida y clara. Es recomendable poner fusibles en la fuente de alimentación (no mostrada).
LISTA DE PIEZAS
R1, R4, R5, R8___22k 1/4W Resistor
R2, R7___680R 1/4W Resistor
R3, R6___2.2R 1/4W Resistor
C1, C10___1u NP 25V condensador
C2, C12___22u 63V electrolítico
C3, poliester C11___0.47u 400V
C4, C7, C8, poliester de C9___100n 400V
C5, C6, C13, C14___220u 63V electrolítico
U1, U2___TDA2050V 32W Power Audio Amp
