Amplificador de auriculares (Chu Moy) (3 / 10 paso)

Paso 3: El Protoboard

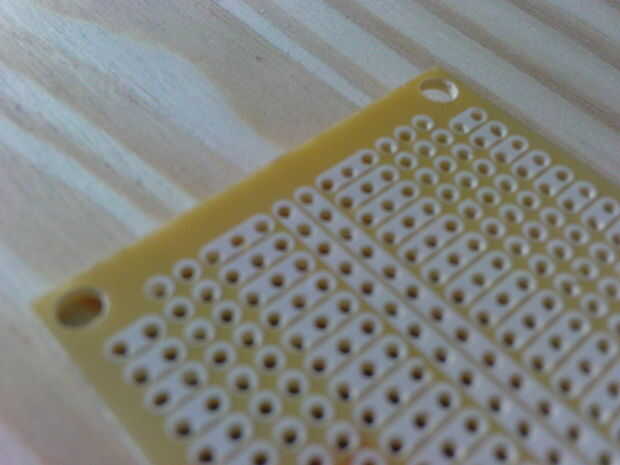

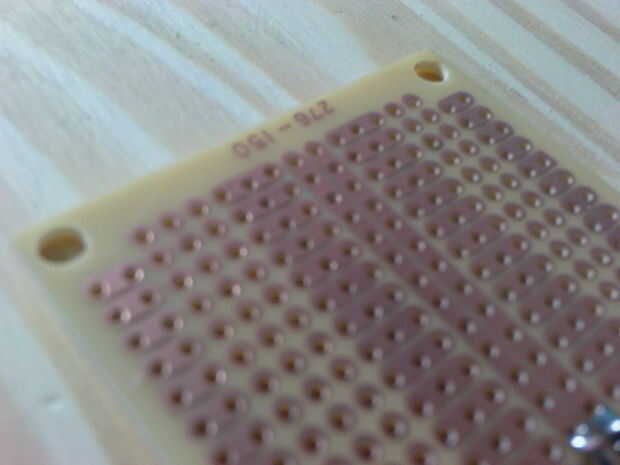

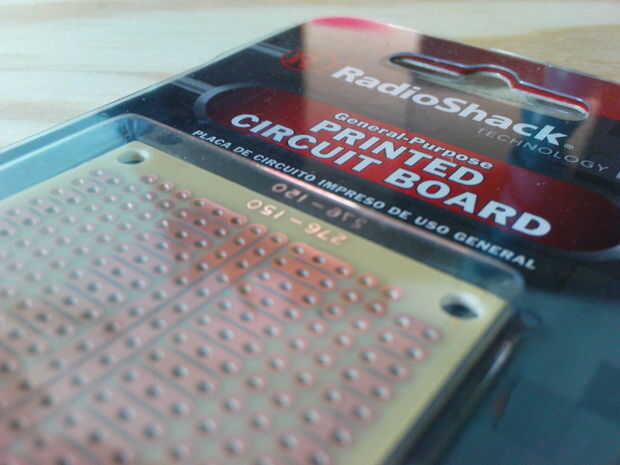

Para comenzar será necesario entender la Junta, como podrán ver en las imágenes de abajo hay dos lados. Un lado jugado en cobre y el otro con marcas blancas para mostrar donde está el cobre debajo.
los componentes se presenta en el lado blanco y soldados por debajo en las almohadillas de cobre.
en los diagramas que en pasos posteriores es importante tenga en cuenta que se muestran en la parte superior y no de qué lado es qué (izquierda o derecha).
