Amplificador de auriculares (Chu Moy) (4 / 10 paso)

Paso 4: Añadiendo puentes

Los puentes están hechos de resistencia repuesto piernas (o patas del condensador/led) que son doblados y colocados en los orificios antes de ser soldado en el otro lado.
las imágenes de abajo muestran cómo lo hice.

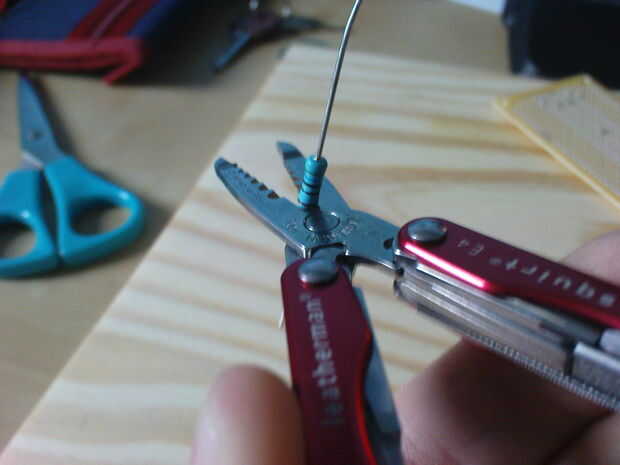

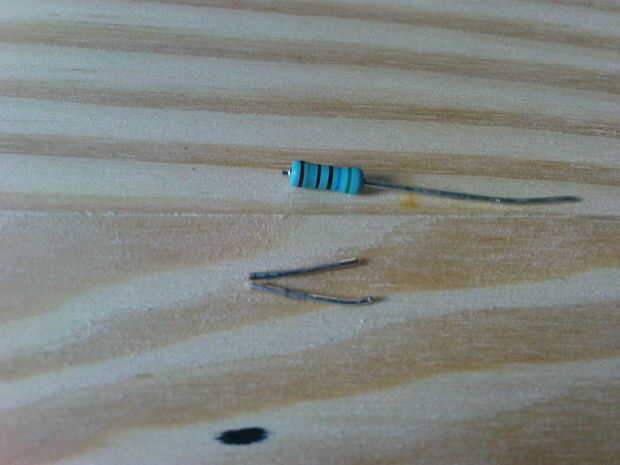

con mi leatherman (o herramienta similar) corté las patas de la resistencia de algunas resistencias de repuesto 550 ohm que tenía puesta alrededor. encontré que una pierna hace dos puentes.

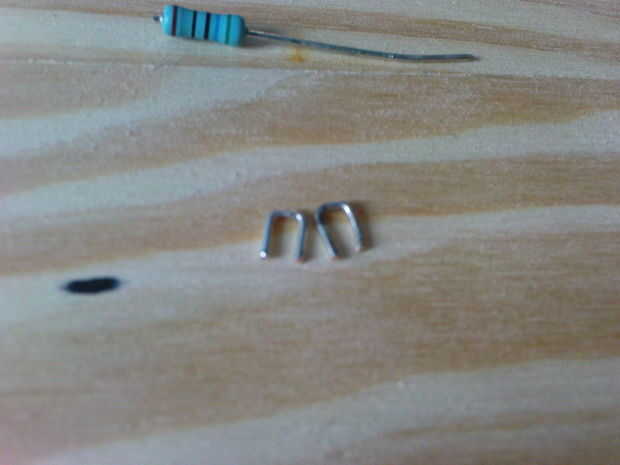

manteniendo la pierna en el medio utilizando las pinzas luego presioné cada lado hasta baile un ángulo de 90 grados.

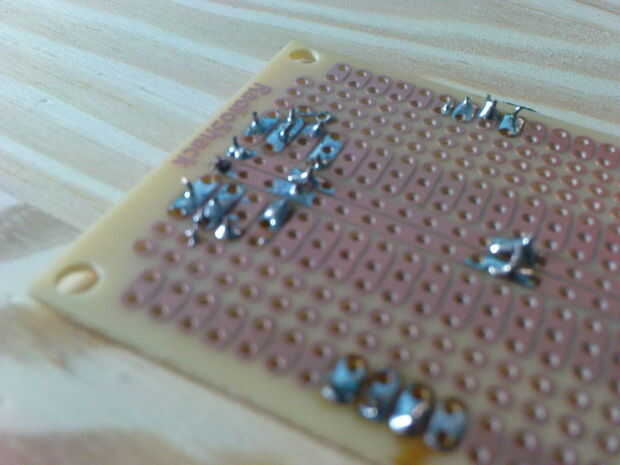

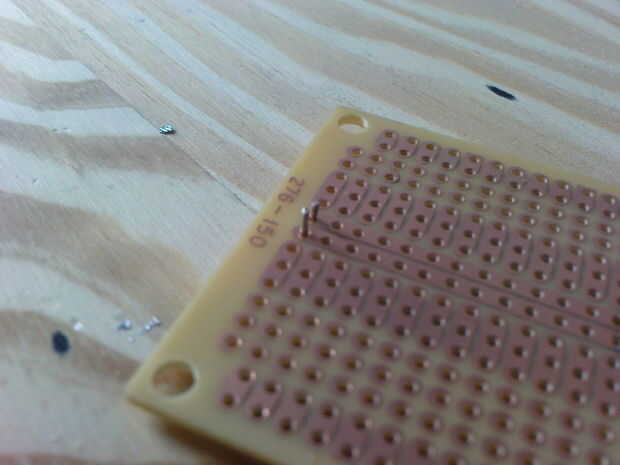

poner los puentes en uno a la vez me salvó la molestia de cargas cayendo a la vez como he hojeado el tablero, después las piernas se sueldan en, clip el exceso de cortadores diagonales (utilicé mi leatherman, oh cómo vivo esta herramienta!)

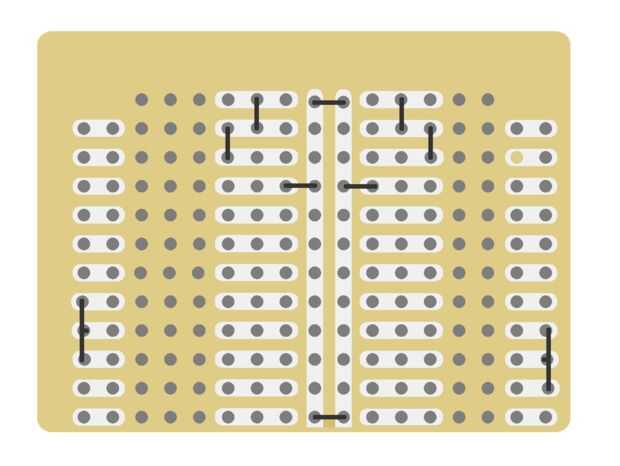

IMPORTANTE!!!!!! Tenga en cuenta que los dos lados (izquierda y derecha) no son simétricos. Verifique el jumper (y componentes más adelante) están siempre en el lugar correcto antes de soldar.
una vez que todos los puentes están en el lugar y el exceso recortado podemos empezar a añadir nuestros primeros componentes.
