Paso 7: El circuito del amplificador
R3 = 1 KΩ 1/4 W resistor de película metálica (esto da una enorme ganancia de 11, vamos a cambiar esto más adelante pero para ahora poner en 1k.
R4 = 10 KΩ 1/4 W resistor de película metálica
C2 = 0.1 cap de poliester metalizado μF (X2) Radioshack(272-1069) Digikey(E1104)

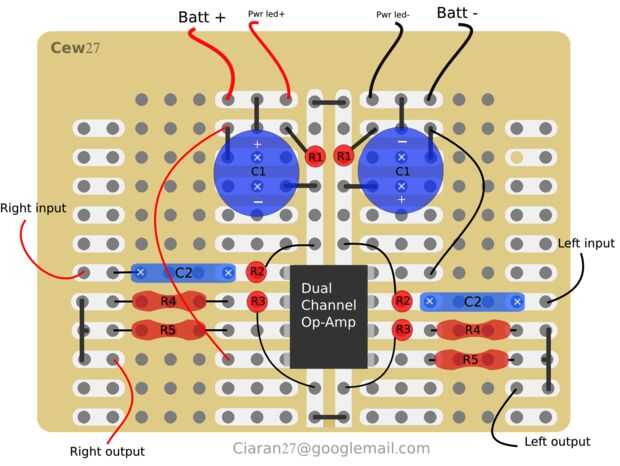

¡ NOTA! en el diagrama muestran r5 es una resistencia, en la mayoría de los casos no se necesita una resistencia y se utiliza otro puente, una resistencia sólo es necesario si hay distorsión ir un silbido cuando no está conectada a ninguna fuente de audio. por lo que para la soldadura ahora un puente en lugar de r5 como tengo.

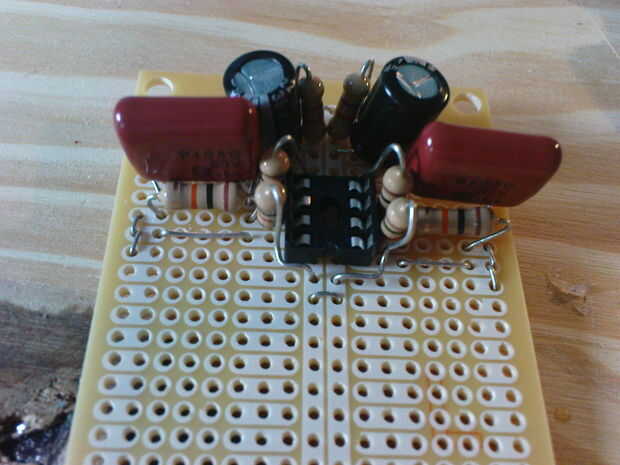

Como vereis que he doblado las patas de la resistencia para que se vea ni, sugiero que haga lo mismo.

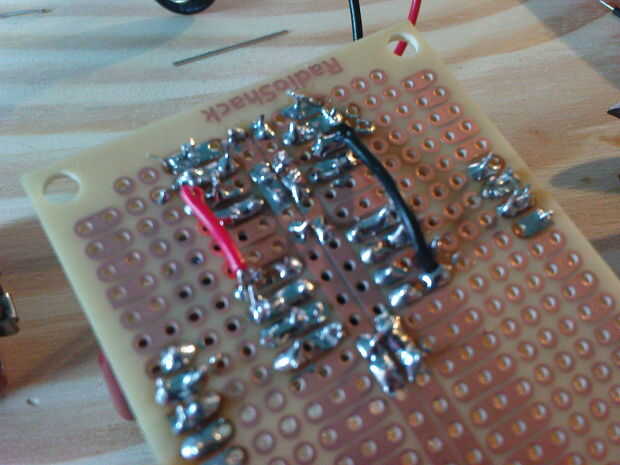

También 2 longitudes de alambre necesitan soldar, el diagrama muestra en la parte superior sin embargo como se muestra en la siguiente imagen soldados les bajo también de pulcritud.
También destacar es que el amplificador no se pone en marcha hasta último para salvarlo se destacó desde el calor de la junta la soldadura.
Te recomiendo que uses un probador de continuidad (en un multímetro) para prueba de soldadura de puentes y pantalones cortos, recordando dónde están los puentes.
sin embargo pueden ser saltado.
