Amplificador de auriculares (Chu Moy) (8 / 10 paso)

Paso 8: Añadir las tomas y el control de volumen

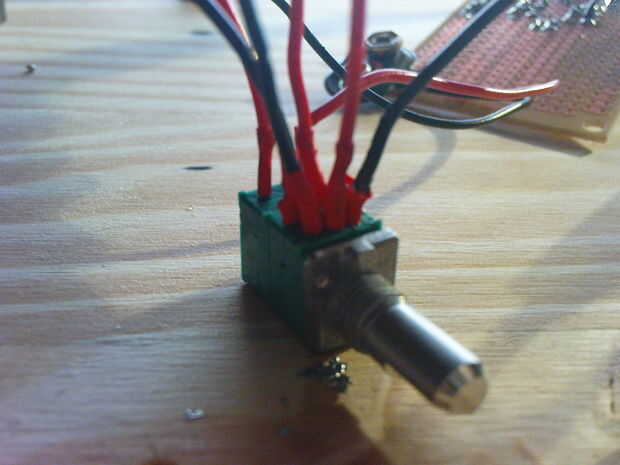

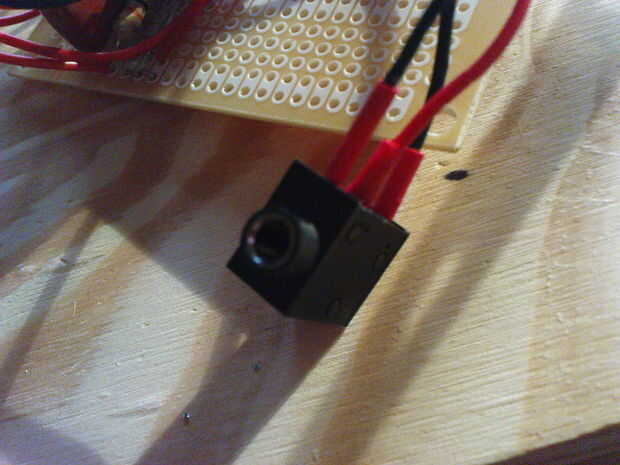

Primer paso es soldar el cable a todos los pines de los conectores de auriculares, 2 pulgadas de largo. una vez hecho esto podemos soldar por el potenciómetro (estas no están conectadas a la amp hasta más tarde por lo que no necesita preocuparse acerca de diseño, soldadura sólo una longitud de alambre a cada uno de los pines del conector y de la olla, ves la imagen de abajo)
puede variar la composición de tomas, sin embargo generalmente va desde la parte superior (se cierra el orificio) en la parte inferior
Tierra justo a la izquierda.

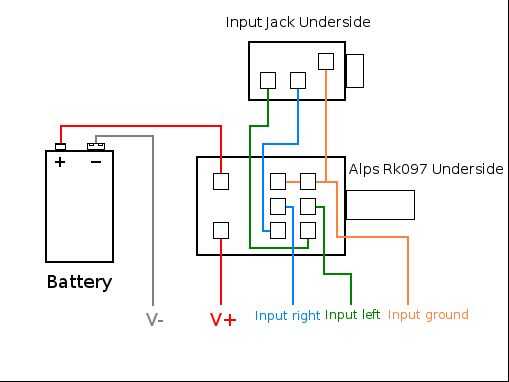

Nota: i medios de entrada. para que il ir y ig significa entrada izquierda entrada derecha y la entrada de tierra, estas abreviaturas coincida con la del diagrama de la disposición final de la página siguiente
