Paso 11: Al otro lado de la Junta
Cuatro enlaces se unen a los lados superior e inferior de la Junta. Al otro lado estaba preparado para los circuitos de suministro de energía quitando el cobre para aislar el + y - las conexiones al chip. Estos cortes fueron hechos con la punta afilada de un cuchillo de la manía.

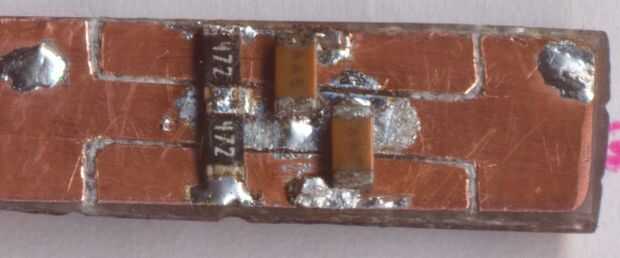

La imagen muestra las dos resistencias de 4,7 K para la "tierra virtual" y la disociación condensadores de cerámica de la viruta de 100n dos. Estos condensadores no son utilizados el esquema, pero lore de amp op tiene lo que es bueno tenerlos. Mejor caída en ahora que más tarde, cuando no puede haber espacio a la izquierda a bordo para ellos.
