Paso 12: Los otros componentes

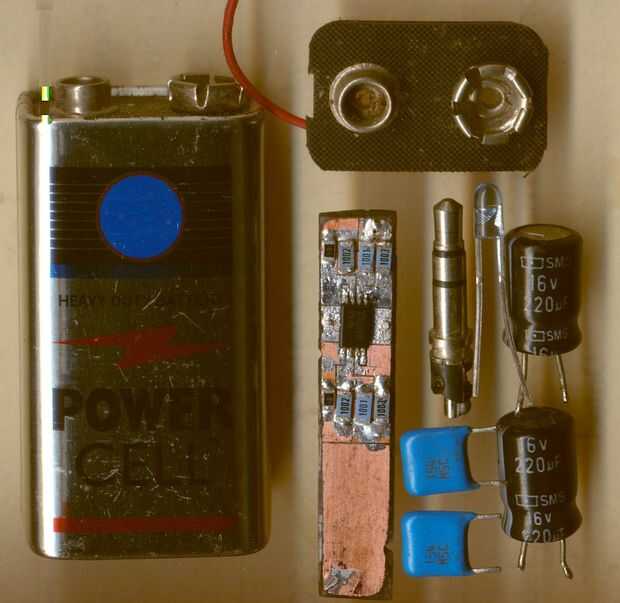

Se ha incluido como referencia para el tamaño de una batería de 9V. La parte superior de una pila de 9V muerto se utiliza para el conector de la batería. Una clavija estéreo de rota será procesada en el conector de entrada. Un control de volumen tiene que cosecharse de algún sitio. Aún estoy en el campo, mirando hacia fuera para uno. Un LED verde brillante que le da una cantidad satisfactoria de la luz cuando se alimenta con 10K de que se ha seleccionado la batería de 9V. Los dos condensadores de entrada son 150 nf (0,15 microfaradios) que es 50% más que lo especificado y tan adecuada para el propósito. Los dos electrolíticos tienen grados de tensión de 16 voltios, y lo va a estar bien en este circuito que tiene un máximo de nueve voltios.
También estoy buscando un contenedor de estos bits y piezas. Para una demostración, se debe hacer un caso transparente, aunque puede usarse una caja de metal para blindar.
La salida será un receptáculo hembra estéreo que se conecta al extremo de un cable. Esto permitirá a la caja real de ser muy pequeño.
