Amplificador de auriculares de op-amp (13 / 19 paso)

Paso 13: Inversión de polaridad y sobretensiones

Antes de conectar ese complemento de la batería, empecé a pensar. ¿Qué pasa si la fuente de energía fue conectada a veces en sentido contrario? Esto no sería probable con una batería, pero cabría añadir a un conector para una verruga de la pared y luego se convierte en un escenario probable. Y ¿qué pasa si la verruga demasiada tensión? ¿Y, cuando sabe que la batería iba a ser reemplazado?

Protección de polaridad inversa puede aplicarse por un revés de diodo conectado a través de los cables de alimentación del amplificador op. Luego, si una fuente de tensión está conectada en sentido inverso, el diodo conducirá y esperemos que el ic no se someterán a más de un voltio más o menos del voltaje reverso.

Hacer ese diodo un zener, y llevará a cabo cuando se alcanza su tensión nominal.

He añadido un zener de 24 voltios, para que baterías de 9 V en serie pueden ser accommmodated y todavía se mantienen dentro del rango de 36 voltios de la RC4560. Además, este diodo estaba allí en mi caja de chatarra.

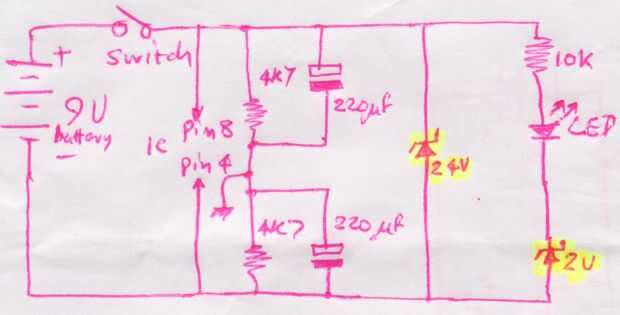

Había otro de 2 voltios en allí, y puse en serie con el LED. Mis adiciones al circuito de Chu Moy se destaca a continuación. Ahora cuando el LED va dim o restos se saben que la tensión de la batería es inferior a cuatro voltios o así y es hora de cambiarlo por uno con más zumo.
