Paso 14: Alimentación
![]()

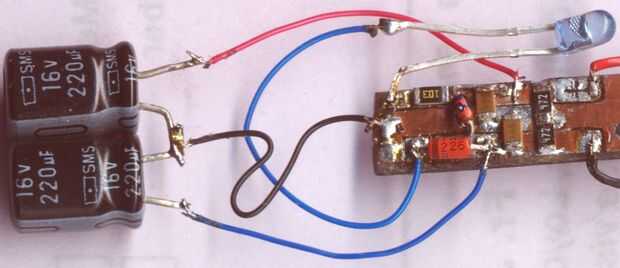

La figura muestra la fuente de alimentación implementada. El LED (verde) necesita aproximadamente 2,5 voltios para encender, y el zener en serie con él necesita unos 2 voltios para llevar a cabo. Por lo que el LED se apagará cuando la tensión de batería inferior a 4,5 voltios. El zener puede ser de un voltaje más alto si se desea una anterior ADVERTENCIA de batería baja.
El zener de protección se coloca a bordo para que conductores deshilachados etc. hacen que la protección a ser ineficaz.
Los dos electrolíticos formando la tierra virtual se han relacionado con tres pedazos de alambre, para que todo el conjunto puede ser embalado en un mínimo de espacio.
