Amplificador de auriculares de op-amp (15 / 19 paso)

Paso 15: Las conexiones de señal

La figura muestra las conexiones para la señal. El gato del auricular obtiene conectado a la fuente de música, y las señales izquierdas y derecha llegar al amplificador a través de los dos condensadores de dieléctrico plástico.15 microfaradio (azul). El cable marrón es masa (manga). Verde es derecho (anillo) y blanco es a la izquierda (la punta).

La salida de la placa del amplificador alimenta un enchufe para conectar los auriculares. He tomado un canal directo de la salida del opamp y el otro de la resistencia de aislamiento. Después de pruebas extensas, la conexión con el sonido mejor (espero) será seleccionada para ambos canales.

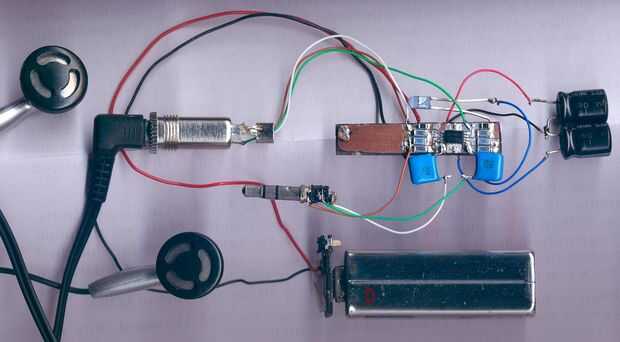

El interruptor on-off se ha colocado en el conector de la batería. Así que esta imagen muestra el amplificador de auriculares completo, así como los audífonos baratos que estoy usando para probar con.
