Paso 16: solución de problemas
El RC4560 es un bipolar opamp (precio $0,41 según el sitio web de TI) y por lo que tiene una corriente de polarización de entrada que puede ir hasta 0,5 microamperios según la hoja de datos. Esta corriente (100 nanoamps en mi caso) en la resistencia de entrada de 100K estaba desarrollando un offset de entrada de 10 milivoltios, que, amplificada por la ganancia de 11, dio lugar a la compensación en la salida. El amplificador y su circuito se estaba comportando normalmente, como todos los amplificadores de op. Fue mis expectativas en relación con el circuito que estaba equivocado.
¿Qué podría hacerse? Pude comprar dos OPA627 (precio $12,25 según el sitio web de TI) y colocarlos en lugar de eso RC4560. No bien. Hay espacio suficiente.

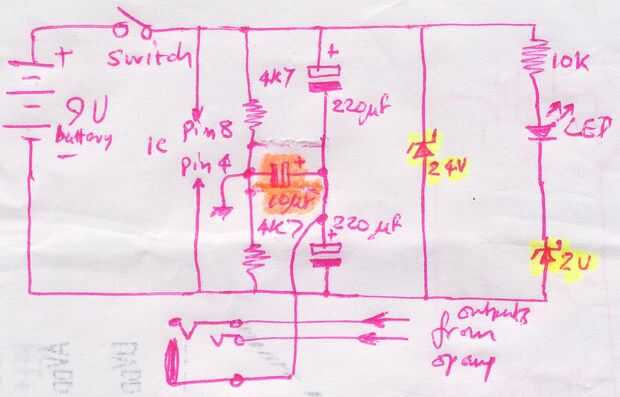

La dificultad era que el offset en la salida de los opamps estaba causando una corriente de flujo. ¿Qué pasa si la corriente le impidió que fluye? El desplazamiento, o cualquier tensión constante en la salida, de hecho, no era señal. Para añadir un pequeño condensador entre la tierra virtual y el cruce de las dos tapas de 220 μF y permitió la tierra vuelta de los auriculares para sentarse en cualquier voltaje que cuidaban a.
Con esta modificación el circuito trabaja como un amplificador de auriculares.
¿Cómo funciona? (¡ otra vez!)
Bueno, no tengo auriculares decentes para comprobarlo, así que lo único que puedo decir con confianza ahora es que suena más fuerte.
