Amplificador de auriculares de op-amp (2 / 19 paso)

Paso 2: El circuito

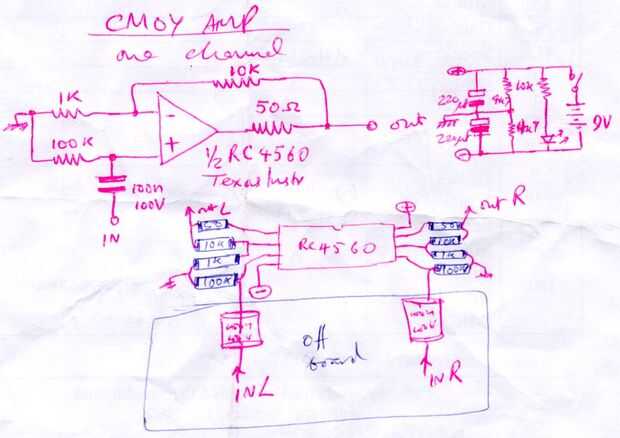

El circuito es el amplificador estándar sin inversión con una ganancia de 11, con una entrada capacitivamente acoplada. Una resistencia de valor pequeño en la salida del amplificador aísla la carga y minimiza cualquier tendencia de oscilación con largos cables de auriculares.

El gran tamaño de los condensadores de entrada hacen demasiado voluminosa para ser incluido a bordo, por lo que serán, entre el conector de entrada y control de volumen y la Junta.

La fuente de alimentación es proporcionada por una batería de nueve voltios, convertido a dual +/-4,5 voltios por resistencias de 4,7 K y desacoplada por condensadores de 220 μF.

Una diodo emisor de luz de alta eficiencia deberá facilitar la indicación de que el circuito está encendido, se alimenta con unos 0,7 miliamperios por un resistor de 10K.
