Paso 4: El impreso circuitos - diseño

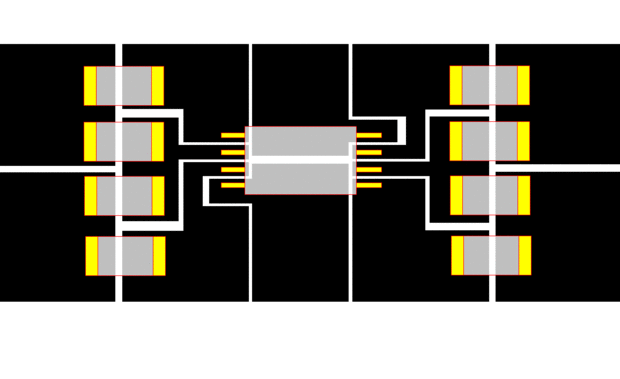

En el diseño siguiente, negro representa repesents cobre, blanco las zonas donde el cobre tiene que ser eliminado, y gris y amarillo representan el cuerpo de componente y conduce respectivamente.
El componente pueden eliminarse contornos, las lagunas limpiadas y el patrón imprimido a escala utilizando una impresora láser, espejo reflejada por supuesto, el patrón planchada en tablero laminado de cobre y grabada en cloruro férrico.
Ya que iba a hacer un gran total de una tabla he optado por un enfoque diferente. (No pude encontrar los resistores de la viruta para una segunda tabla). Y que era dibujar el patrón directamente sobre el laminado con un marcador permanente.
Más concretamente, me cubrió el laminado (después de la limpieza) con una capa de etch resist (tinta de marcador permanente) y rayar el patrón a él con una punta afilada.
