Amplificador de auriculares en línea (6 / 25 paso)

Paso 6: Esquema de cableado

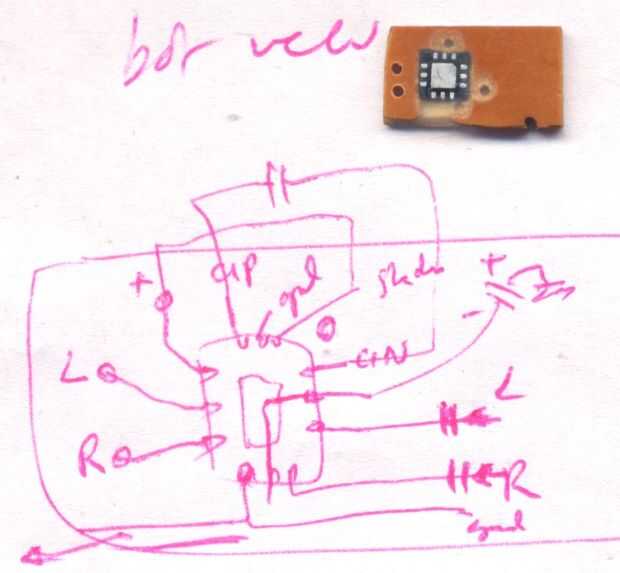

que voy buscando en la parte inferior del chip, por lo que un esquema de las conexiones está dispuesto mirando el chip de esa manera.

Las hojas de datos muestran las conexiones mirando hacia abajo en la parte superior del chip, y es posible cometer errores si cableado directamente desde.

La vista abajo ha sido etiquetada "Ve el bot" y el tablero muestra el chip bien dentro de su nicho, y unos agujeros perforan para la conexión de cables.
