Amplificador de auriculares (1 / 8 paso)

Paso 1: Exctracting la Junta de amplificador de audio

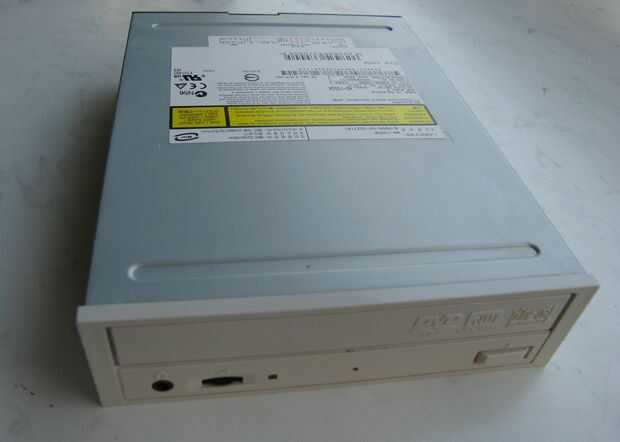

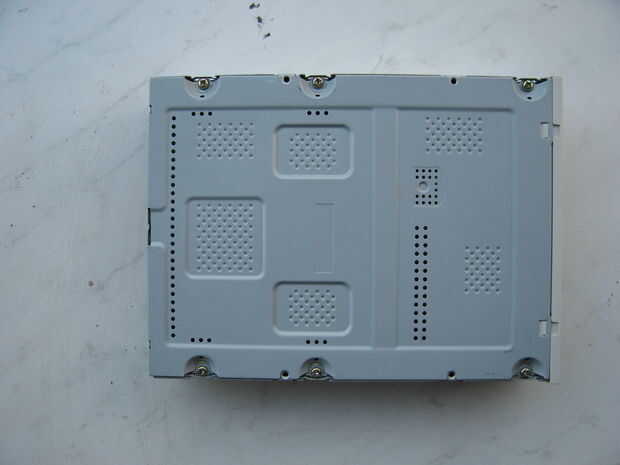

Primer paso es desmontar la unidad.
La Junta de amplificador de audio normalmente se coloca directamente detrás del panel frontal de la unidad. El PCB en la mayoría de los casos tiene una forma larga y estrecha. Entre la placa del amplificador de audio y el tablero "principal" de la unidad se realiza una conexión de cable plano. Desoldar de la placa principal. Puede ser posible utilizarlo, si se necesitarán.
No te olvides de extraer también los diodos láser y los motores eléctricos - pueden ser utilizados para otros instructables.

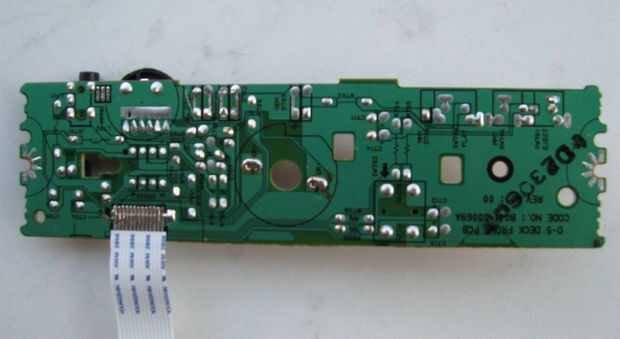

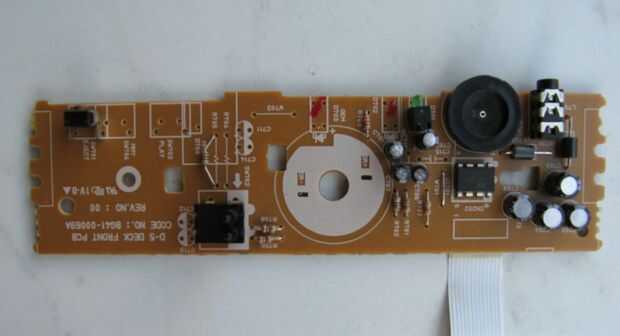

En las fotos se aprecia el tablero extraído, que se colocó detrás del panel frontal y contiene el amplificador de audio.
