Amplificador de auriculares (3 / 8 paso)

Paso 3: El trabajo

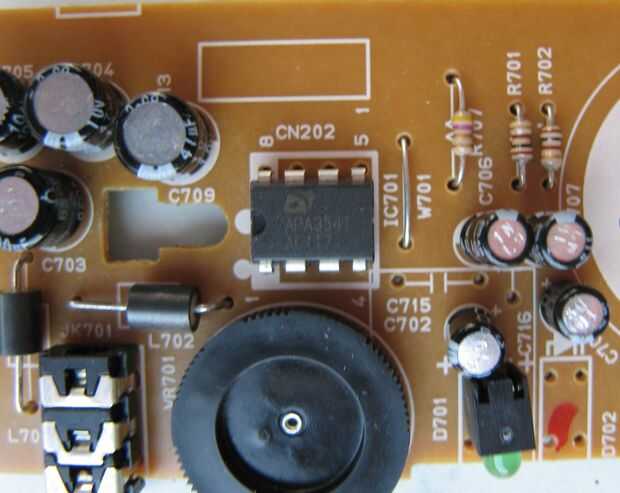

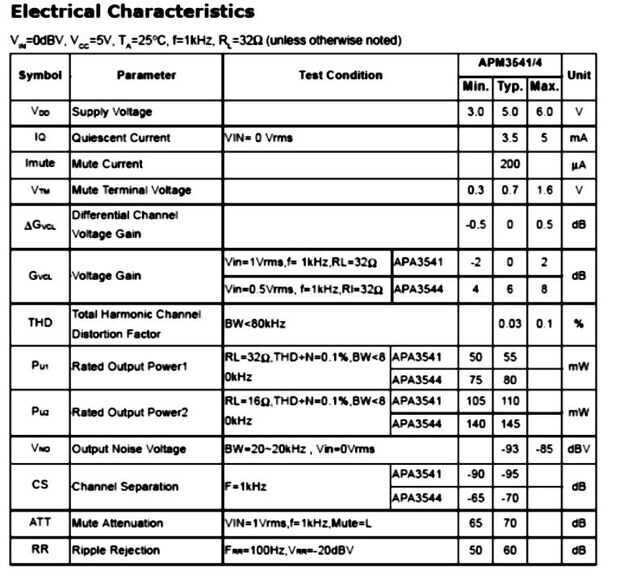

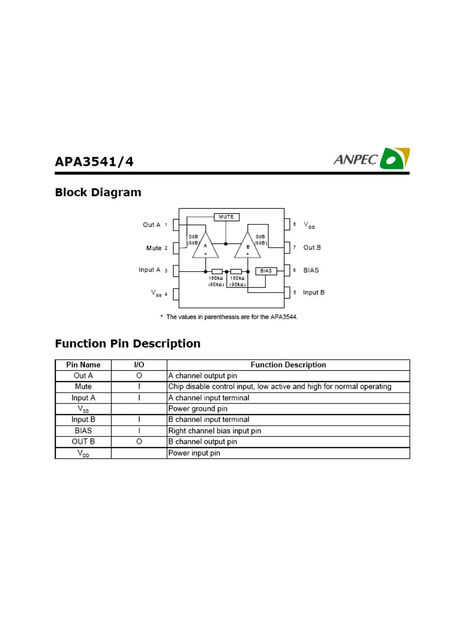

Ahora comienza el trabajo de investigación real. Tenemos que identificar a que chip se utiliza para el amplificador de audio, para encontrar los datos técnicos (la hoja de datos) y un seguimiento de todas las conexiones. En este caso es fácil ver que el chip es del tipo APA3541 (producto de ANPEC - http://www.anpec.com.tw ). Usando el "Google" la hoja de datos se puede encontrar muy fácil. APA3541/4 es un controlador de auriculares estéreo integrados clase AB contenido en una SO-8 o un envase de plástico DIP-8 con función enmudecedora. Para nosotros es la información más interesante, en la hoja de datos: 1) el diagrama de bloques con la descripción de función pin; 2) la tensión de alimentación típica-para este caso es 5V; 3) la carga conducida posible (puede ser 16 ohmios).

La tarea ahora es para conectar el amplificador en la forma correcta.

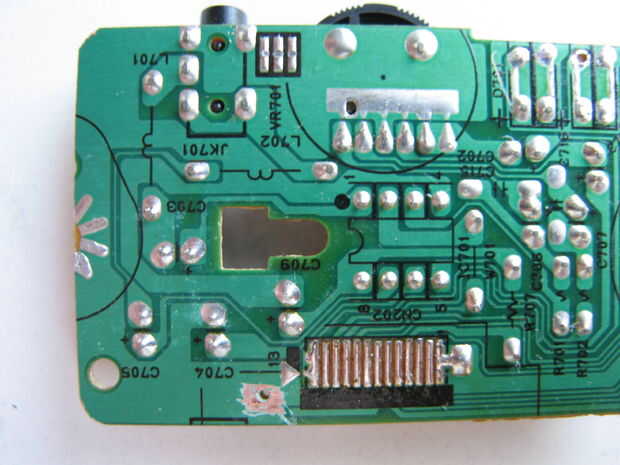

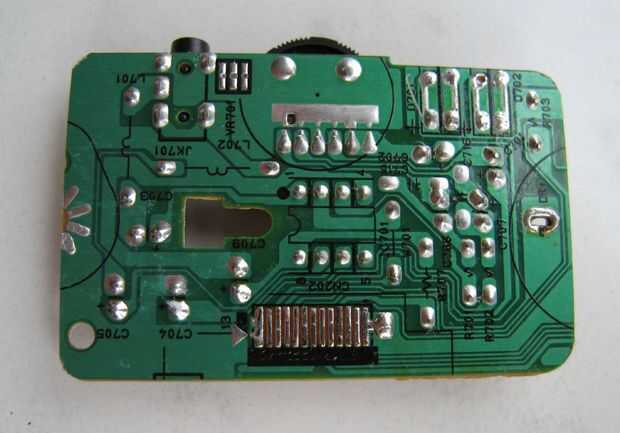

Quité el cable plano. Trazado la imagen de la PCB con la vista de pistas metálicas en una hoja A3 - ser fáciles de seguir cada pista y conexión. Puede utilizar marcadores con un color diferente para cada señal.
Vamos a empezar con el conector de tierra - la tierra es normalmente el cable "más gordo" en la PCB. Es chip pin #4.Using óhmetro puede comprobarlo. Un lugar adecuado donde el cable de tierra ("-" de la batería) deberá ser soldada debe ser encontrado. Allí la falta de verde debe retirarse el PCB. Rasguño usando una aguja grande. Allí debe perforarse un orificio para el cable de tierra.
