Amplificador de bajo hace de barato Aura InteractorAmplifier (5 / 7 paso)

Paso 5: Fiter de paso la bajo

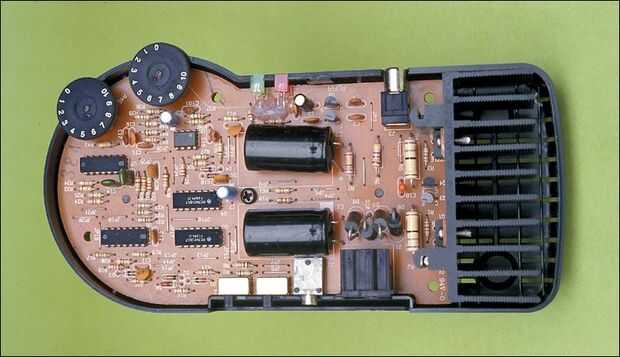

Ahora podemos cambiar la frecuencia de corte del filtro paso bajo alrededor de U2d, desde 2kHz es mucho demasiado alto para un subwoofer. El filtro es un pasabajos sallen-key de 2 º orden.
Decidí usar 200Hz como frecuencia de corte porque no tengo que calcular mucho puesto que la frecuencia de caída de factor 10 que sólo tenía que multiplicar las capacitancias de C13 y C14 10 :-)
Si desea o necesita otra frecuencia de corte se puede utilizar un programa como > filterlabSo Si utilizas mis valores basta con intercambiar C13 de 22nF 220nF y C14 de 10nF a 100nF.
