Amplificador de bolsillo recargable (3 / 7 paso)

Paso 3: Hacer el circuito

Es un muy fácil de hacer el circuito.

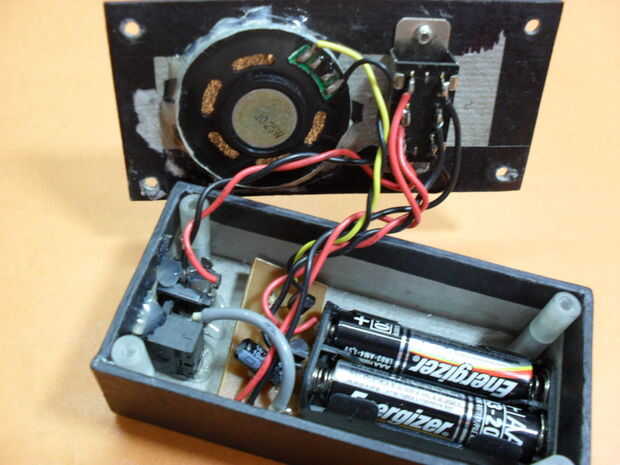

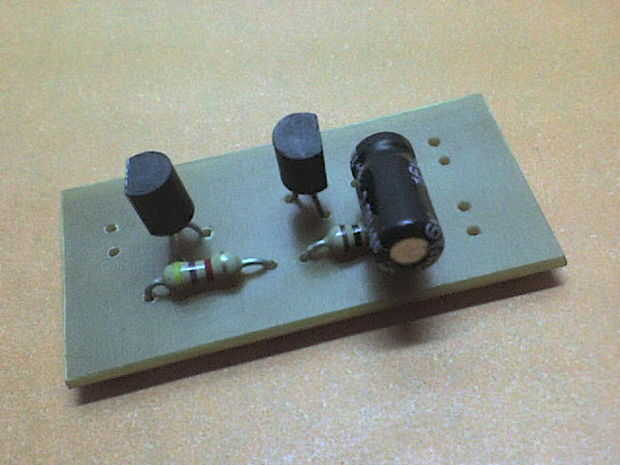

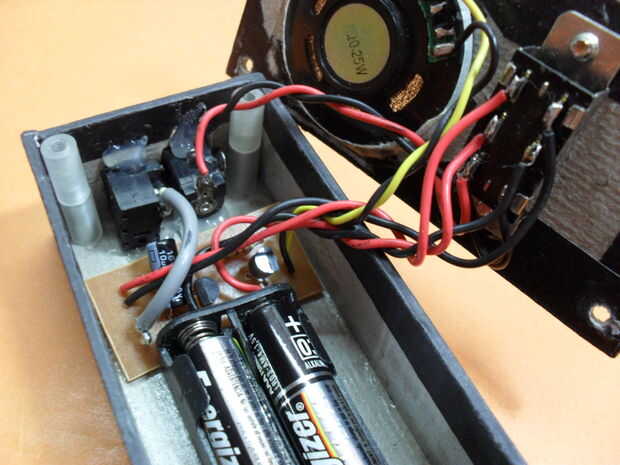

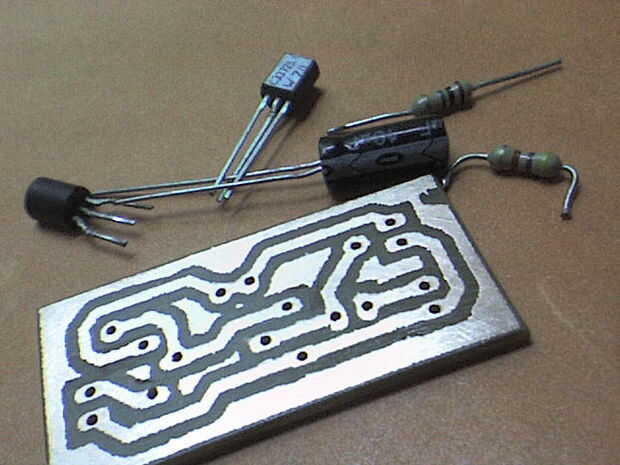

En primer lugar vas a necesitar hacer el PCB.
Puede hacerlo con el método de planchado usando el pdf o usando la forma en que siempre utilizas.

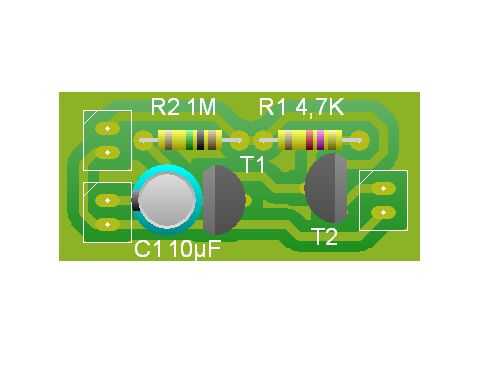

El PCB está diseñado para los transistores BC por lo que si lo que uso el 2n3904 y 2n3906 transistor ser poco cuidadoso con los terminales.

R1: 4 k 7 resistenc (amarillo violeta rojo)
R2: resistencia de 1 M (marrón negro verde)
Q1:  BC548 o 2N3904
Q2: BC327 o 2N3906
C1: condensador de 10uF

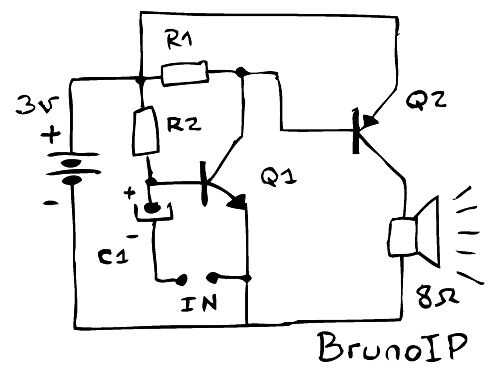

Circuito amplificador extraído de "Lupin, introducción a la electrónica".
