Paso 3: El circuito

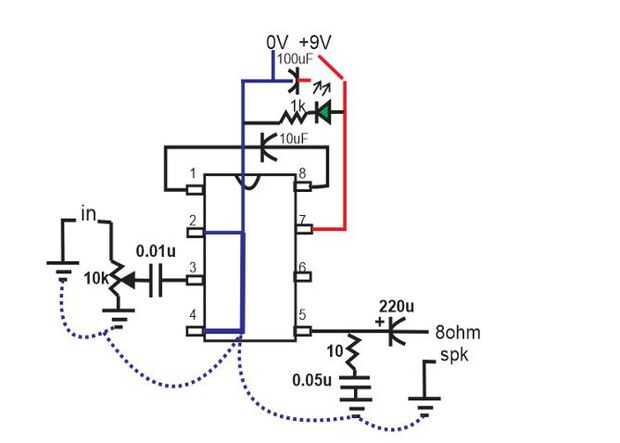

Aquí es un circuito amplificador LM386. Los pines 1 y 8 ajuste la ganancia del amplificador. Dejándolos abiertos resultados en un aumento de los set de 20. Los puentes con un condensador de 10uF, como se muestra aquí, los resultados en la ganancia máxima de 200. A ganancia = 200, la viruta produce un sonido que se distorsiona mucho (una manera fresca y musical). Estoy construyendo este uno para guitarra y decidió establecer permanentemente la ganancia en el tablero. Potenciómetro 5 k se puede utilizar, para una ganancia ajustable (como en este circuito http://makezine.com/projects/make-09/the-5-cracke... ), o mediante la adición de un resistor en serie con el condensador de 10uF para bajar la ganancia. Si necesita un sonido más limpio, el LM386 no es una gran opción. Un amplificador de TDA052 (como un amplificador de "Punch", o uno como este http://makezine.com/projects/make-09/the-5-cracke...) es más fuerte y limpio.
También, si el amplificador es para ser utilizado con un pastilla piezoeléctrica (una recolección muy alta impedancia) una etapa de almacenador intermediario debe ir delante del amplificador (ésta funciona gran http://makezine.com/2011/12/20/collins-lab-diy-co... ).
Si se utilizan prácticas de construcción pobre, la amp presentada aquí realmente recoger ruido del entorno. De hecho, cuando primera vez construí uno en el tablero de pan, pude oír algunos recepción radio! Haga las conexiones lo más cortas posible y directo. Cables de actúan como una antena. También, como se muestra aquí, se utiliza el cable de tierra bajo el chip. Esto ayuda a proteger en parte el chip de ruido de RF.
Montar el circuito y enchufe para asegurarse de que está trabajando. Si no te funciona, tranquilizarse, tomar un descanso y ver si puede arreglarlo. Este amplificador fue construido después de una larga semana. Estaba cansado y apurado. Por supuesto no funcionó. Entonces me di cuenta que mientras que conectado el LED indicador, descuidado poder funcionar al chip! Esto es a menudo como va--errores como un condensador de marcha atrás, no puesta a tierra o encender algo... Cableado limpiado hace mucho más fácil para disparar problemas. Otro problema común es instalar el chip boca abajo (la muesca en el chip indica pin 1). Es poco lo que puede ir mal aquí. Aquí son algunos problemas comunes. Si el pote de volumen barre el camino equivocado (es decir, girándolo hacia la derecha baja el volumen), interruptor lleva 1 y 3. Si el circuito funciona, pero el LED no de luz, los cables del interruptor (condensadores electrolíticos y diodos son direccional, polarización de dispositivos). Si todo funciona, quisiera hacer hincapié en aliviar los cables del conector de la batería. Estas tienden a conseguir flexionados y con no mucho antes la Junta falla de flexión. Estrés relevó aquí por aplicar una pequeña gota de pegamento epóxico sobre la articulación.
