Paso 2: Añadir y alimentar el Transistor

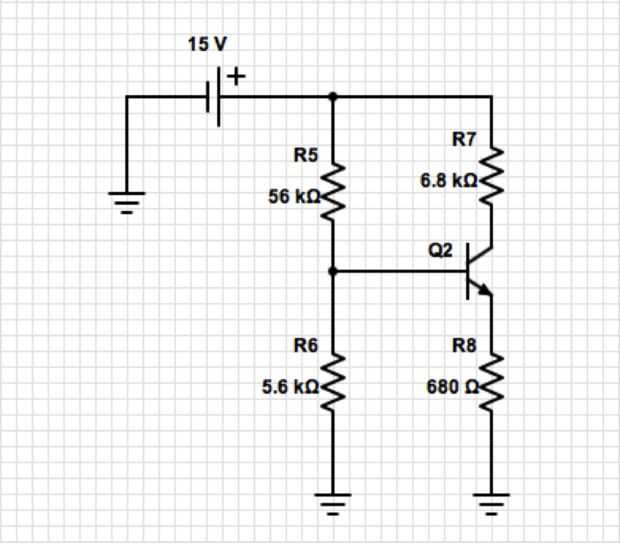

La imagen de arriba es bastante explica por sí mismo, pero en este punto, queremos que el cable que viene de entre nuestros dos resistores de antes a la base de nuestro transistor. Entonces atribuimos un resistor de 680 Ω a tierra con el colector del transistor. Aquí observamos que la tensión en la base sufre una caída de 0,6 V antes de convertirse en el voltaje en el colector, por lo nuestro 1,36 V 0,76 V. Este 0.76 V luego gotas en nuestra resistencia de 680 Ω, creando una corriente de aproximadamente 1.1 mA.
Es importante señalar aquí que ya estamos utilizando un transistor, se puede suponer que todos los actuales saliendo del emisor (1.1 mA) es producida por el colector. Así, si el alambre de una resistencia de 6,8 kΩ entre la fuente de alimentación de 15 V y el colector, veremos ~1.1 mA de funcionamiento actual a través de ese resistor. Esto hace de una caída de tensión de 7.6 V a través de ese resistor, que resta forma nuestra original 15 V es 7,4 V. Este valor de la porción del voltaje de C.C. del voltaje de salida permite la sala máxima para la porción de la AC en.
Por favor tenga en cuenta también que nuestra elección de resistencias aquí es lo que crea el valor de "Ganancia" que será sometido la tensión. En pocas palabras, la ganancia será igual al valor de la resistencia superior encima de la resistencia de la parte inferior. En este caso, ganancia = 6,8 kΩ / 680 Ω = 10.
