Paso 3: Agregar nuestra tensión y leyendo la salida:

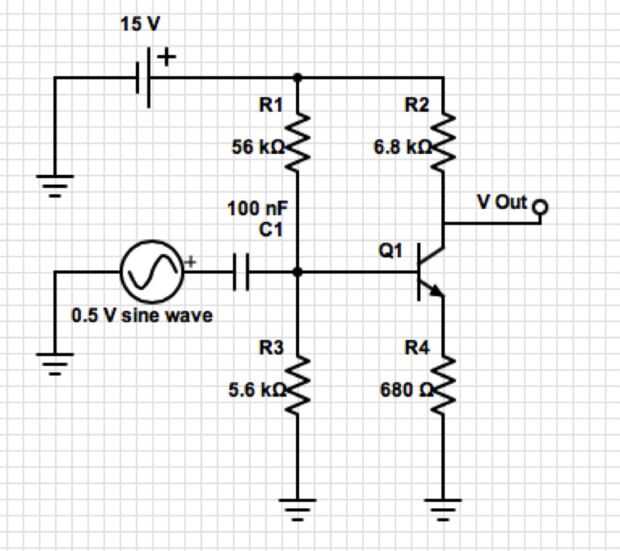

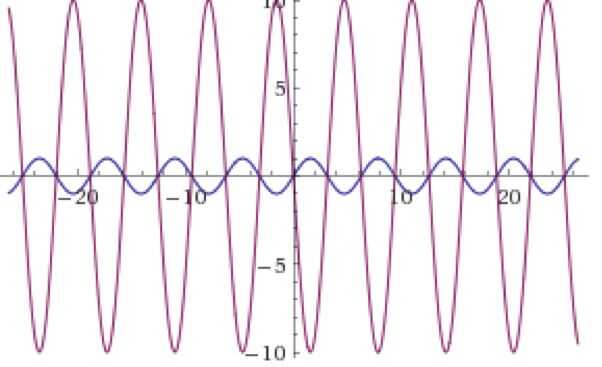

En este punto finalmente Ataremos la fuente de voltaje de CA que queremos amplificar. Para hacer esto, simplemente cable su fuente de AC (tierra) (yo usé un generador de funciones dando una onda sinusoidal de amplitud 0,5 V) y el condensador en un punto entre las dos resistencias que componen la parte del divisor del voltaje de este circuito. Entonces, alambre de una punta de prueba de su osciloscopio al colector del transistor de su. Esta sonda mide la tensión de salida y diagrama en el osciloscopio. Si conoces bien tus osciloscopios, también podrá conectar un segundo canal sólo después de su condensador, lo que le permite trazar el voltaje de entrada AC junto a su tensión de salida. Haciendo esto y con una ganancia de voltaje de 10, debe ver una lectura en su osciloscopio que parece algo como en la segunda imagen de esta diapositiva.
Como puede verse, la amplitud de la tensión de salida es 10 X mayor que la entrada, aunque la salida también parece tener amplitudes negativas donde la entrada tiene positivo y viceversa. Afortunadamente, esto ocurre por diseño con este circuito, por lo que no es un signo de algo malo! Para cosas que podrían salir mal, sin embargo, nos dirigimos a nuestro paso final: resolución de problemas.
