Amplificador de guitarra/Audio miniatura

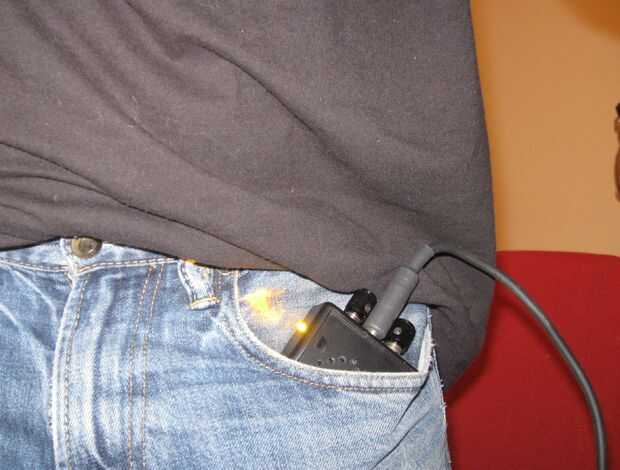

quería un amplificador pequeño pero robusto para practicar mientras viajo. Quería algo que le caben en mi bolsillo pero todavía ser lo bastante fuerte como para escuchar.

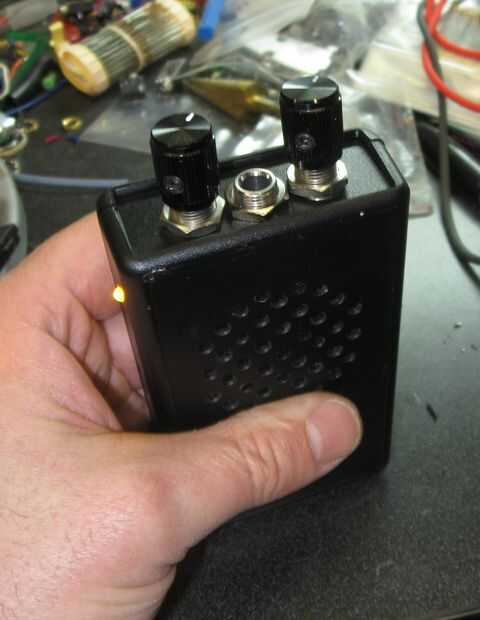

Presentado aquí es un amplificador basado en el amplificador de Audio LM386.

Hay un circuito estándar de la hoja de datos que es un excelente lugar para empezar.

Materiales necesarios (digikey números):
1 - cuadro de proyecto HM359
1 - altavoz 668-1237
1 - LM386N-4 amplificador
1 - conexión de batería de BS6I
1 - jack stereo CP1-3515
1 - SC1316 estéreo
2 - perilla 450-1742
1 - interruptor 679-1856
1 - 3mm LED
1 - resistencia de 10 ohmios 1/4W
1 - 10uF tapa cerámica
1 - 05 tapa cerámica uF
1 - 420 uF electrolítico cap
1 - resistencia de 8 ohm
2 - pote 51AADB24 10K
1 - HM1252 de circuitos

alambre y soldadura

Etiquetas: Amp, Amplificador, Guitar amp, Bolsillo de audio
