Paso 3: Construir el circuito

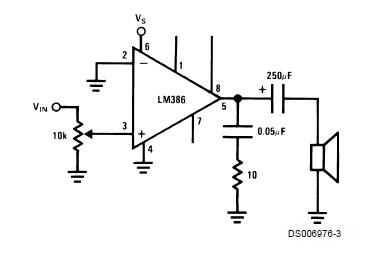

Consulte el el circuito mostrado de la hoja de datos y la hoja de datos para el LM386. El circuito básico sólo tiene el control de volumen, mientras que la hoja de datos muestra cómo agregar un control de ganancia a través de los pines 1 y 8 del amplificador.

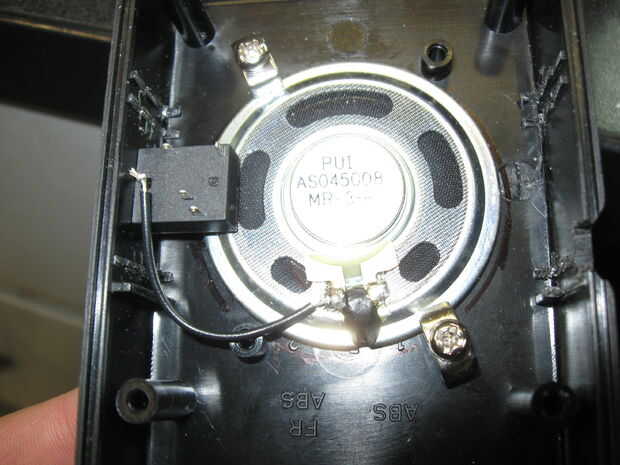

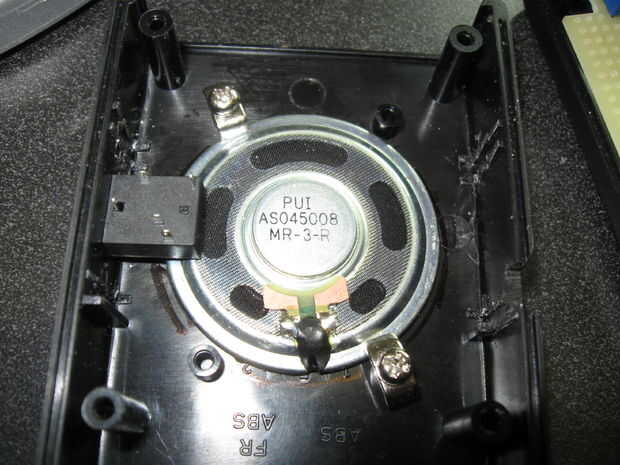

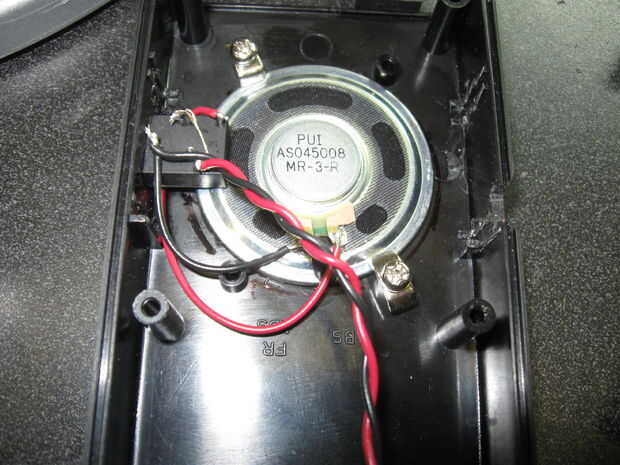

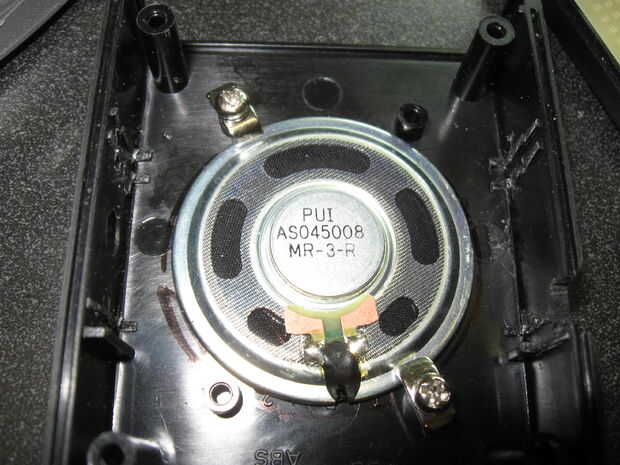

El altavoz está conectado en serie con los auriculares. La toma de auriculares tiene interruptores internos que apague el altavoz cuando se enchufan los teléfonos.

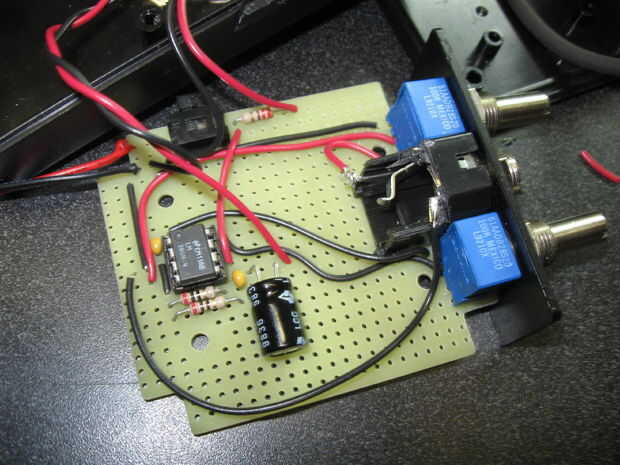

Opté por usar una toma de chip para el amplificador que prototipos hace más fácil ya que no tienes que preocuparte calefacción tanto de la soldadura.

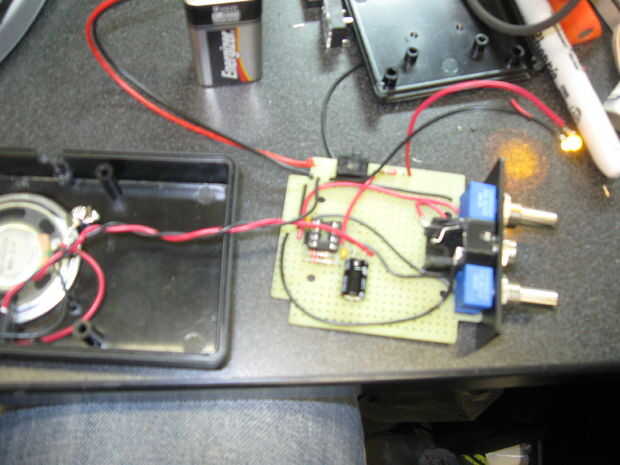

Cuidadosamente colocar el circuito en el tablero y comenzar juntos componentes de cableado. He añadido un segundo bote y tapa en serie entre los pines 1 y 8 de la amp para ajustar manualmente la ganancia además de volumen.
Revise usted las conexiones con un polímetro antes de añadir el amplificador.
Opté por añadir un indicador LED para la energía. Esto se hizo mediante el uso de un lado de los contactos del interruptor de la batería. El LED está en serie con una resistencia de 220 ohm.

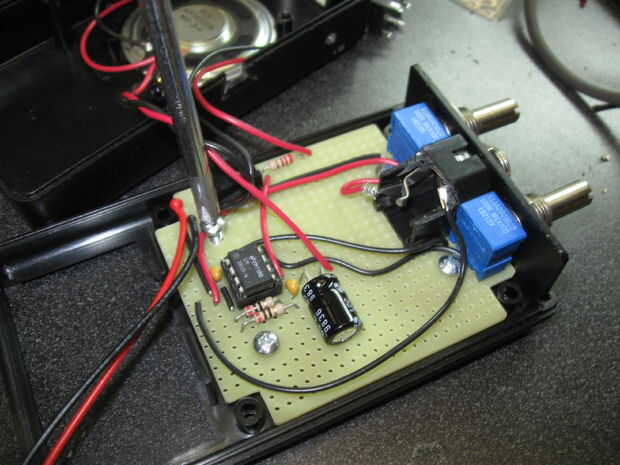

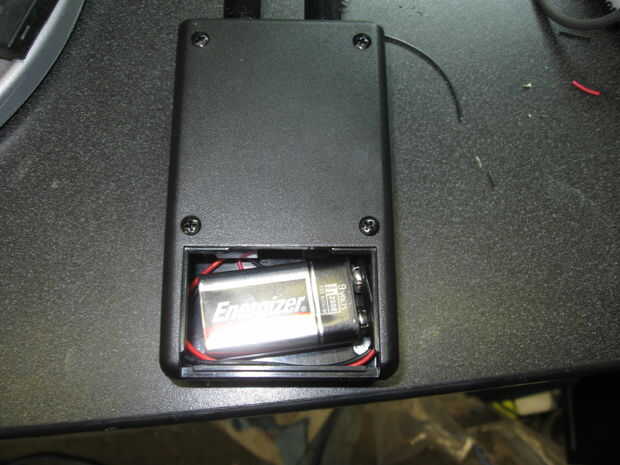

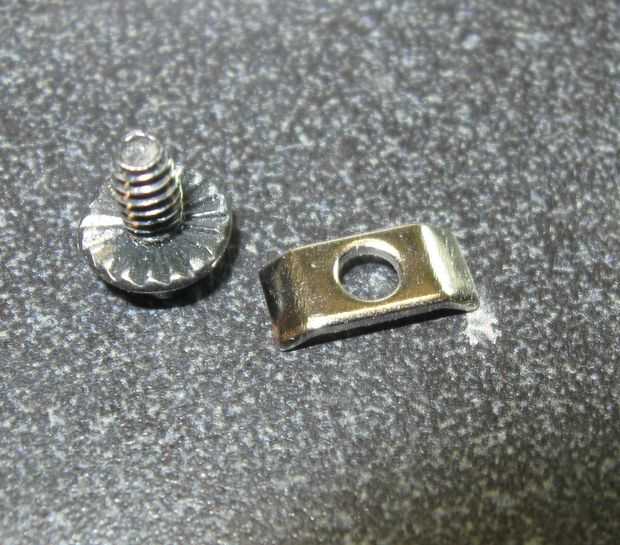

Montar la caja e inserte la batería.
