Amplificador de guitarra madera retro A / B interruptor caja (2 / 3 paso)

Paso 2: Cableado su / caja B & LED cableado

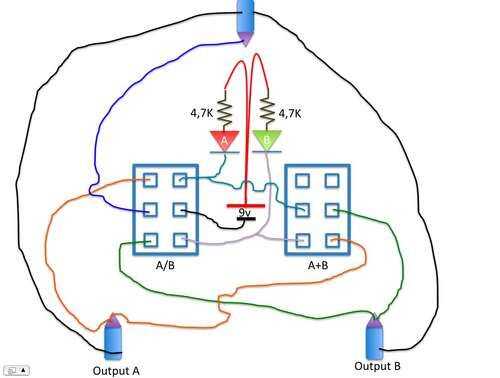

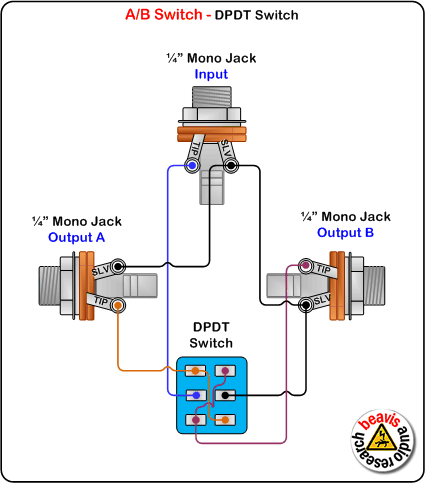

Siga cualquiera de los diagramas de cableado contenida. Uno es un interruptor A, B, Y; con DPDT (2), y el otro es lo que hice (una simple / B interruptor interruptor DPDT 1)

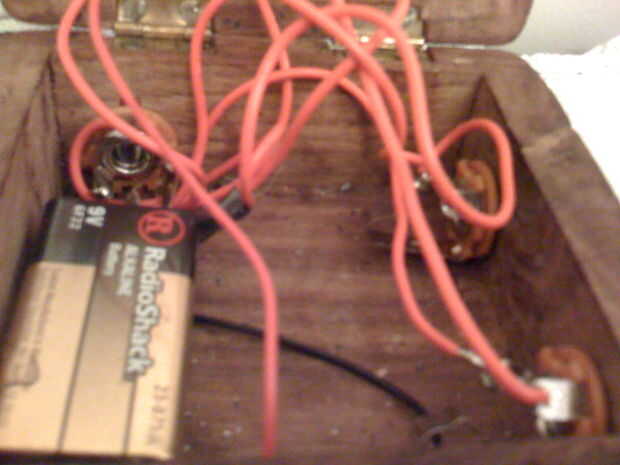

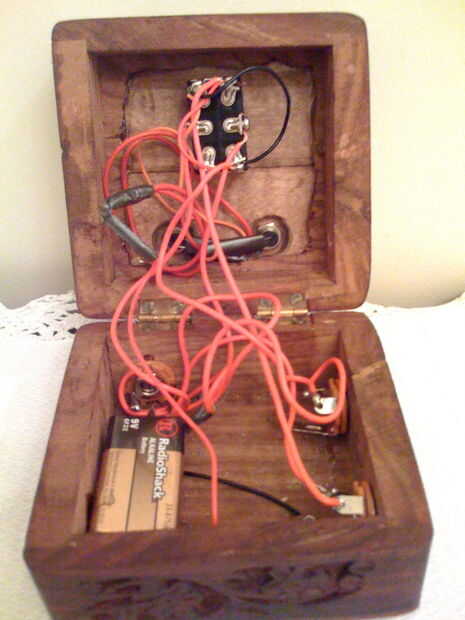

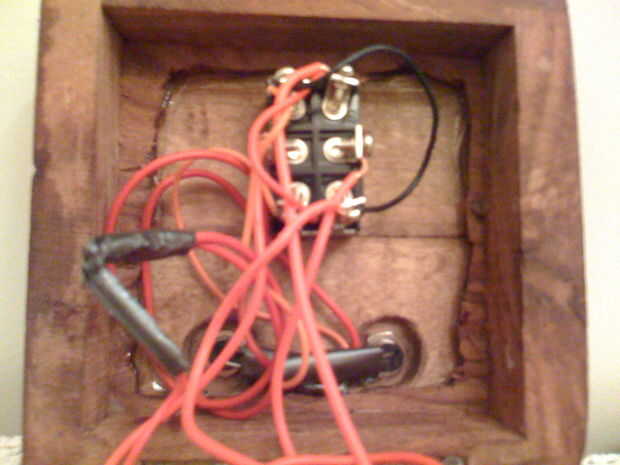

* Conecte la punta en la salida A la clavija 1 º y 6 º en el interruptor DPDT.
* A continuación, conecte la punta de la toma de entrada a la PATILLA 3 del interruptor de DPDT.
* Conecte la punta en el conector de salida B a las clavijas 5 y 2 º el conmutador DPDT.
* Por último, conecte el manguito de salida a la manga de la toma de entrada y luego conecte el manguito de entrada a la manga de la toma de salida B y finalmente conectar a la patilla 4 del interruptor de DPDT.

Estoy utilizando cable calibre 22 para este proyecto entre conexiones de audio.

** Nota: Si agregar LEDs, conecte 9v de la batería (+) (+) línea de ambos LED (que es el pin más largo o el más pequeño de los dos filamentos internos si no lo sabías) resistencia de 4,7 k en línea antes de lo LED. No alimentar un LED 9V, sin un 4,7 K ohm resistencia. A continuación, conecte el (-) de ea LED a los conectores de 'puenteados' en el interruptor que se encuentra en este diagrama. Cuando en cualquiera posición, ahora el LED se encenderá con la toma correspondiente. **
