Amplificador de guitarra portátil - DIY

Bienvenidos a "profesionales de la tecnología de Sam"
Hola chicos..!!

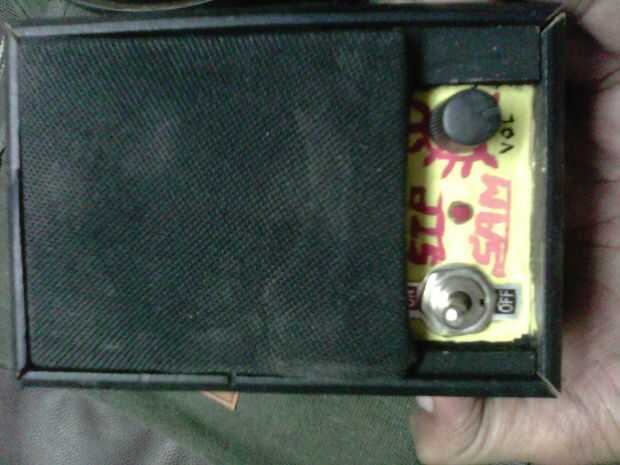

Se trata de un amplificador de guitarra portable con una función exclusiva. Le da sonido limpio, brillante y fuerte sonido y el sonido de guitarra distorsión. Incluso si se conecta una guitarra acústica semi que funciona como lo hacen. Es bueno para las recolecciones de alta impedancia y micrófonos así.
________________________________________

Detalles:

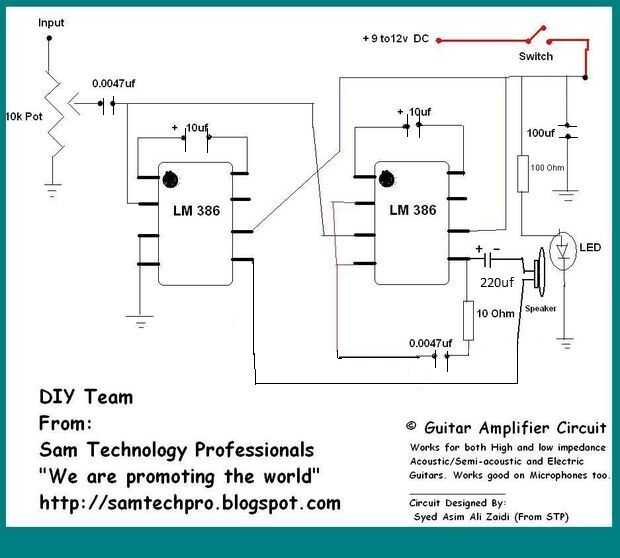

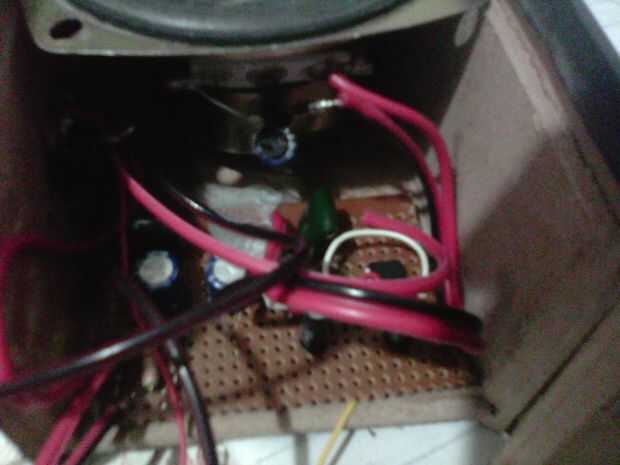

Se basa en dos IC "LM386" y algunos capacitores y resistencias. Funciona bien. Su es fácil de construir y usted puede hacerlo fácilmente dentro de 30 minutos.
________________________________________
Componentes necesarios:
1 - resistencia de 10 ohmios
2 - 0.047uf de condensador [código = 473J o 473 k]
1 - condensador 100uf [Voltaje = 25v o 50v]
2 - capacitor 10uf
1 - condensador 220uf [Voltaje = 16v o 25v]
2 - IC LM386 [su un amplificador operacional de baja tensión]

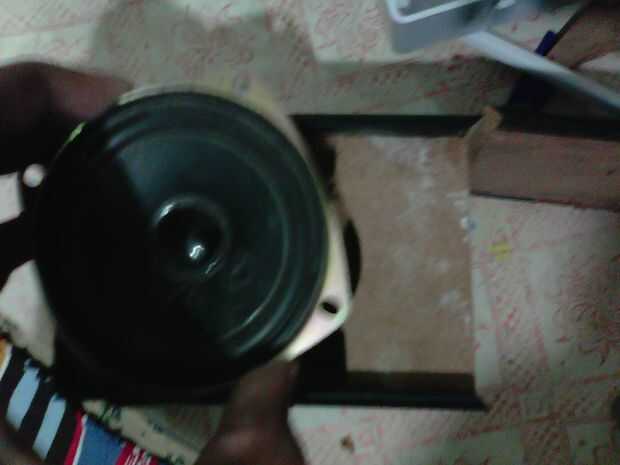

1 - pequeño Altavoz

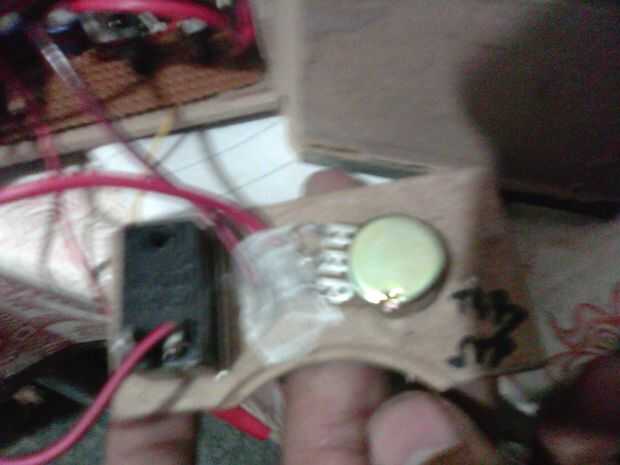

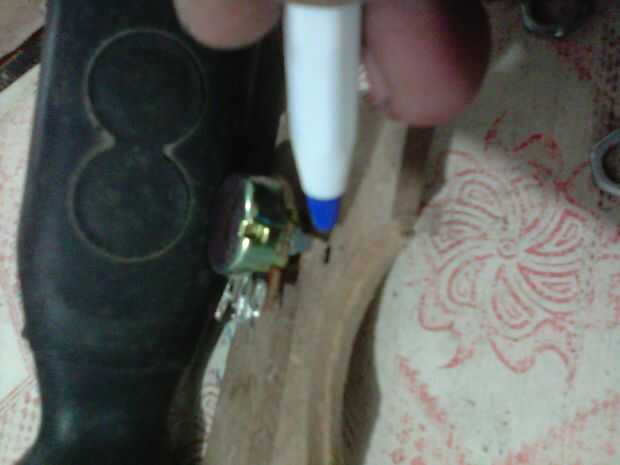

1 - potenciómetro 10K Ohm [lineal o Audio pero le prefiero audio primero]
1 - LED (uso en serie con una resistencia de 100 Ohm)

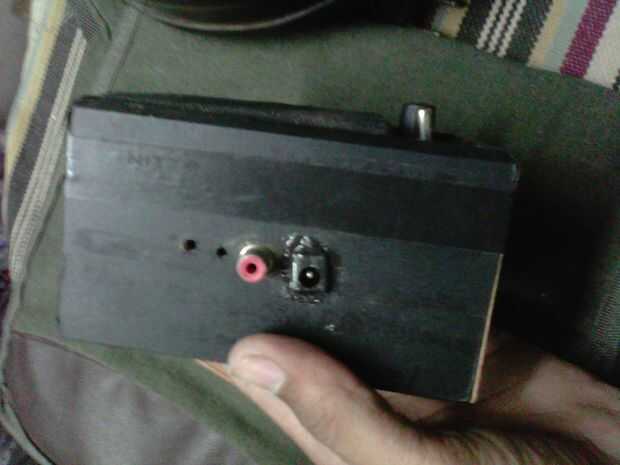

1 - DC Power Jack [o puede utilizar un clip de batería de 9v si quieren montar la batería en ella].

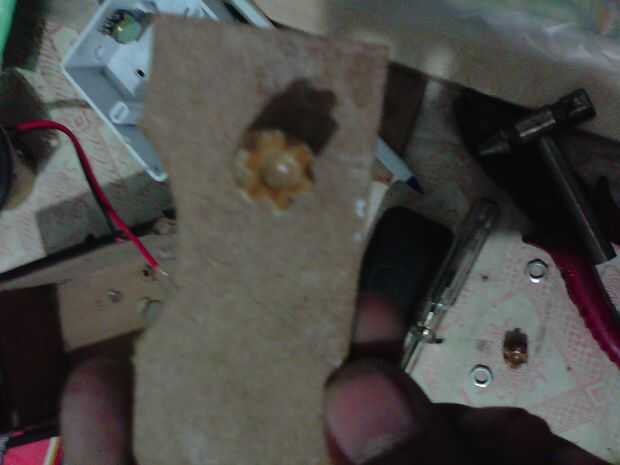

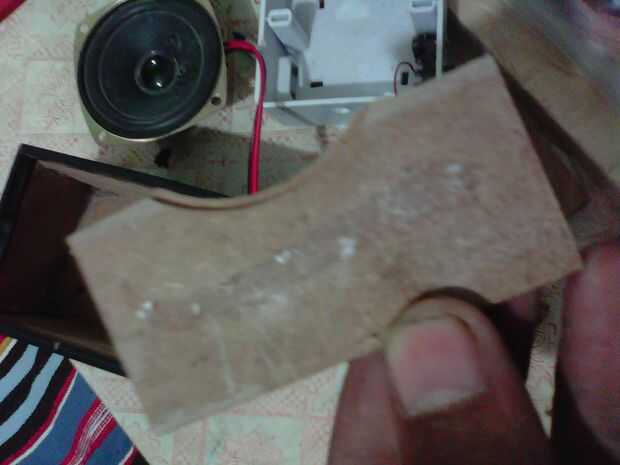

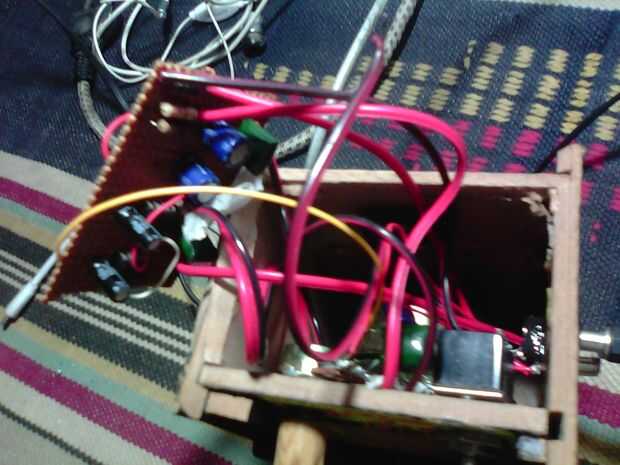

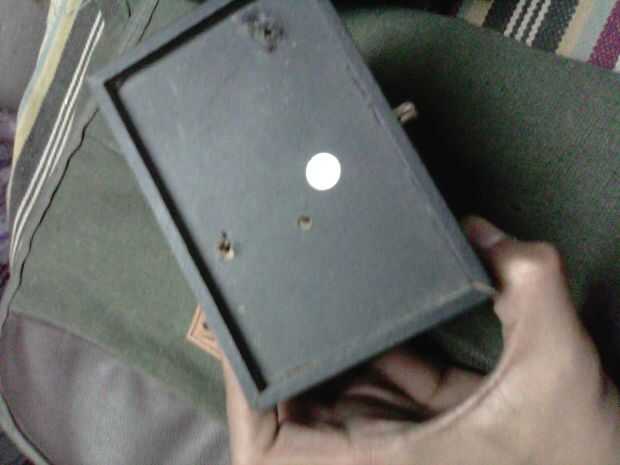

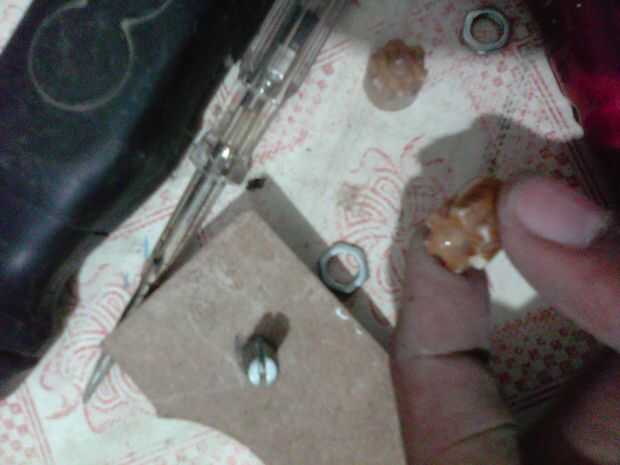

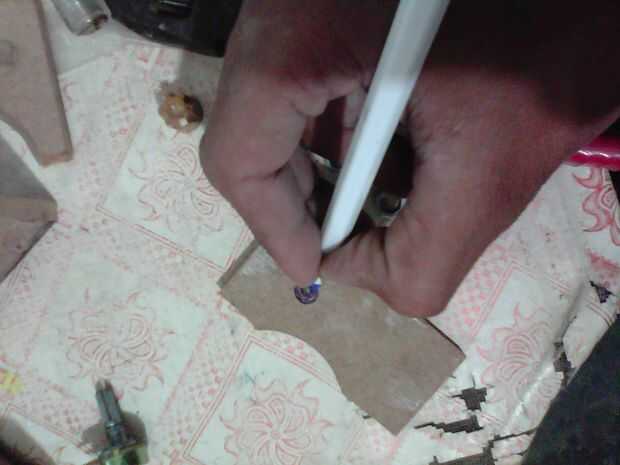

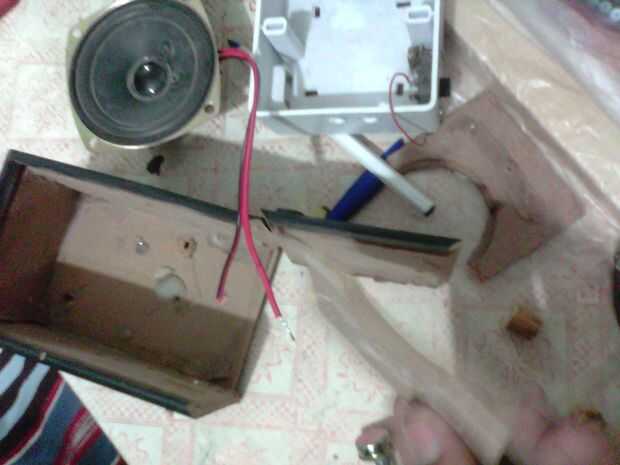

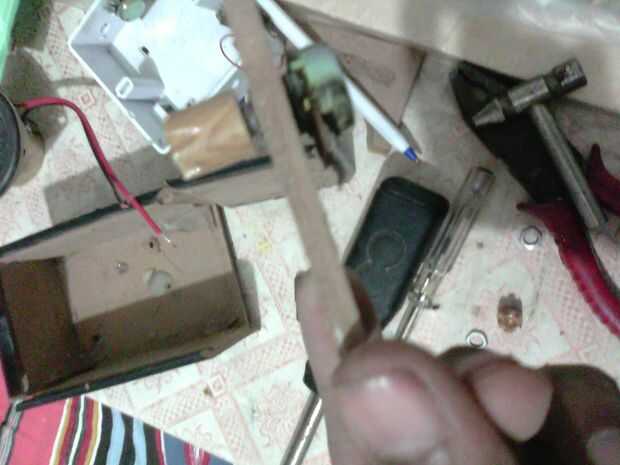

Al lado de estos componentes un pedazo de tablero de pref y caja para montar el circuito también son required.lol
________________________________________

Si usted tiene cualquier pregunta luego me preguntan en los comentarios. Prometo responder tu comentario todos.
Construir ahora..!! Tener un día maravilloso..!!
