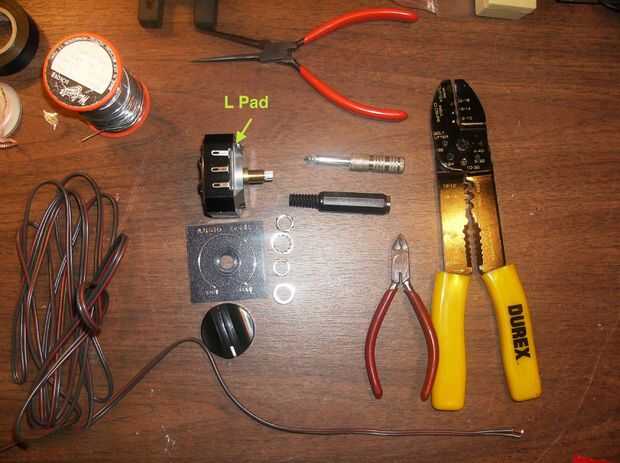

Paso 1: Herramientas y piezas
Se necesita de soldadura básica y herramientas de cableado tales como:
- Soldadura de hierro
- De la soldadura
- Cortadores de alambre diagonal
- desaislador alambres
- alicates de punta larga
- llave pequeña
- destornillador
Las piezas que necesita son los siguientes, y puede ser todo con forma de piezas Express:
- Mono L-Pad, 50W, 8 ohmios, nº 260-255
- 1/4 jack de auriculares mono, Nº 090-321
- enchufe de 1/4" mono teléfono, Nº 093-140
- Zip cable de calibre 18, la longitud máxima de 2 pies (se vende por pie), nº 100-050
Podrás ver que piezas Express vende (a partir de la fecha de esta escritura) tres diferentes cojines de L, un 15W, 50W y 100W. Mi aplicación es para un amplificador Fender Pro Jr., que puede entregar 15W en 8 ohms. Elegí el 50W L-Pad para que puedo estar seguro de que nunca se recaliente. En general, siempre utilice componentes de potencia nominal de al menos dos veces lo que será su disipación de potencia. (Esto aprendí muchos años diseñando fuentes de alimentación de grado militar)
