Paso 4: La conexión a

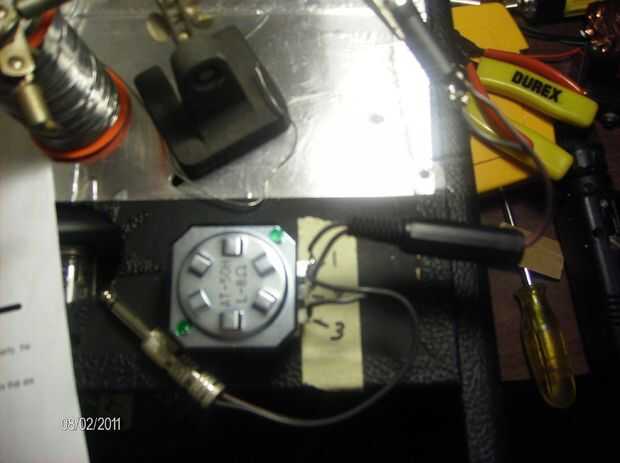

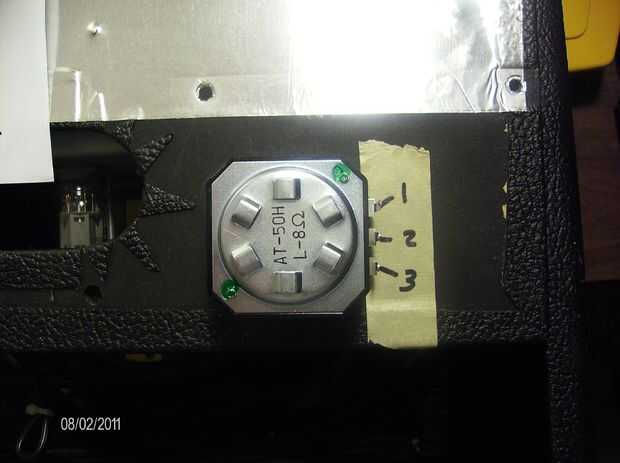

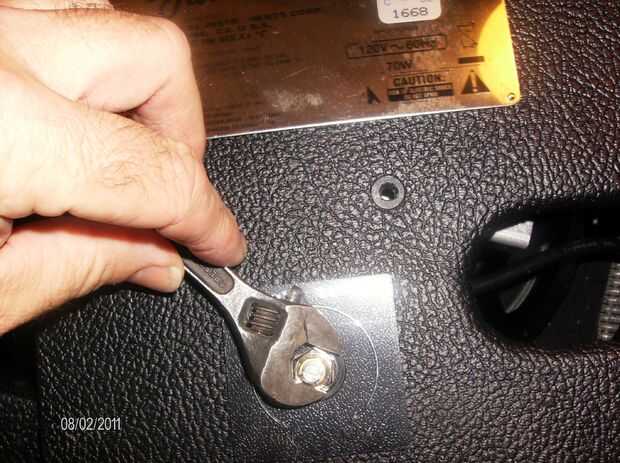

Los tres terminales del L-PAD están numerados 1, 2 y 3 (los números son estampados en cada una de las zapatas de terminal). Como se puede ver en la foto, decidí montar el L-Pad para el grupo primero, luego alambre para arriba así que añadido cinta adhesiva con números así que no cometo un error. Como alternativa, podría alambre primero, luego coloque el L-Pad. (Nótese que el L-Pad viene con piezas de montaje, una perilla y una placa frontal).
Terminal #1 es "tierra". El conector de tierra de la clavija de teléfono de 1/4" y el conector de tierra del jack de 1/4 en línea conecta a este terminal.
Terminal #2 se conecta a la terminal "positivo" de la toma hembra (usando el cable rojo de rayas).
Terminal #3 se conecta a la punta de la clavija de teléfono de 1/4". (este se conecta a la salida del amplificador)
