Paso 6: Los medidores de VU
A continuación son los medidores de VU y la placa de circuito del medidor VU. La placa de circuito vino sin instrucciones, así que tuve que averiguar por mi cuenta, pero realmente no que mucho por. La Junta está etiquetada en inglés y es bastante fácil de conseguir trabajo. Recomiendo que experimentar con él antes de instalarlo.
La Junta Directiva de la VU y metros de cableado

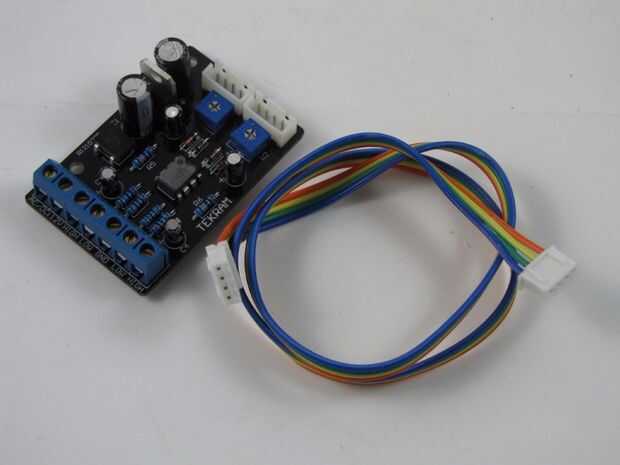

Para empezar, un conector molex macho de 12V y cortar los cables, apenas como usted para la energía (otra vez, solo necesitas el cable amarillo y negro). La energía entra los dos conectores en el lado izquierdo, etiquetado como AC/DC 12V (así que supongo que puede manejar CA, también). Conecté el cable negro con el conector izquierdo de AC y el cable amarillo al conector siguiente, pero los cables probablemente podrían ir de cualquier manera, desde el tablero al parecer tiene un rectificador de CC. Los restantes cinco conectores están etiquetados alto, bajo, tierra, baja, alta. Es donde se conectan tanto cable de un cable de audio 3.5mm pelados. Volveré a en un momento. En el frente de la Junta son dos conectores de 4 patas que parecen un poco Motherboard, Tarjeta madre conectores del ventilador. La Junta debe vienen con un cable de conexión de los conectores. Curiosamente, la Junta sólo vino con un tal cinta cable con un conector en cada extremo (ver foto). No debe confundirse. Sólo corte el cable en el centro y tira unos 3/4 de pulgada de los cables expuestos. Te soldar esos cables expuestos a los medidores de VU.

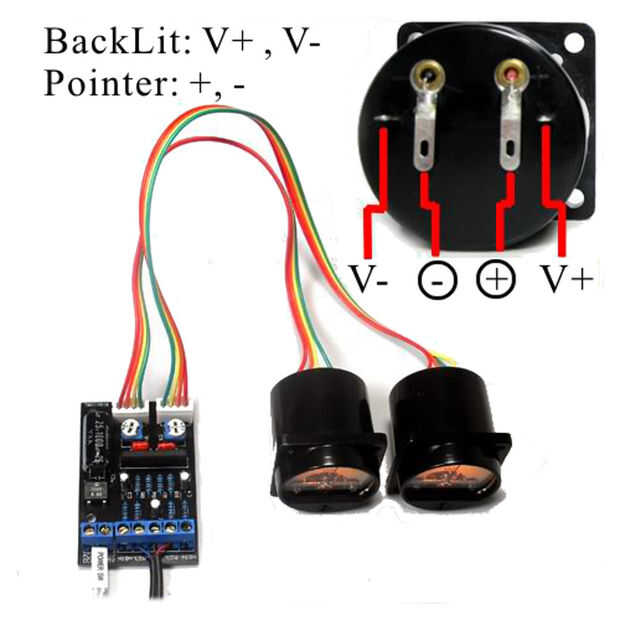

Yo debo pedir disculpas en este momento como no tomo fotos de cableado del tablero de conductor del VU los medidores de VU. Sin embargo, he incluido un cuadro de referencia que encontré que muestra cómo deben conectarse los cables (es un Consejo un poco diferente, pero las conexiones son idénticas). Básicamente, dos de los cables son para el puntero del medidor y los otros dos cables son para alimentar la luz. Conectarlos y soldarlos en el lugar como se muestra en el diagrama, luego cubrir con cinta aislante para evitar cualquier cortos.
Prueba de la Junta Directiva de la VU y metros
Cuando se enchufe el conector molex de 12V, que usted debe ahora han atado con alambre para el tablero de conductor del VU, en el extremo de molex del separador modificado 5,5 mm DC cable y conectar al ladrillo de la energía de 12V, deberán encenderse las luces del medidor VU. Si no lo hace, puede ser conectados mal o algunos otros cableado puede no ser correcto. Si enciende, tome el cable de audio 3.5mm pelados y conecte a la toma a algo tocando música. Luego tomar los cables en el extremo desforrado y prueba en cada uno del alto, bajo, tierra, baja, alta conectores, observando el comportamiento de los medidores de VU. Si la señal parece débil baja, prueba de ellos en lo alto; Además, si alta parece demasiado de gran alcance probar bajo. Creo que terminé con los cables de audio 3,5 conectados en los dos conectores bajo, uno para la derecha y uno para el sonido estéreo del canal izquierdo. Los conectores no es necesario soldar, ya que utilizan un mecanismo tipo tornillo para sujetar los cables en su lugar.
Usted notará dos cuadras cuadrados en el tablero de conductor VU con lo que parece Philips tornillo cabeza superior, rotulado W1 y W2. Si utiliza un destornillador pequeño, puede torcer los tornillos para hacer pequeños ajustes a las señales a cada uno de los medidores de VU. Probablemente usted necesitará hacer algunos ajustes leves para que los metros se comporte de la forma que desee. Obviamente, necesita sonido jugando con el cable de audio para el tablero de conductor del VU y poder ir a la Junta mientras haces eso.
Instalar la Junta Directiva de la VU y metros

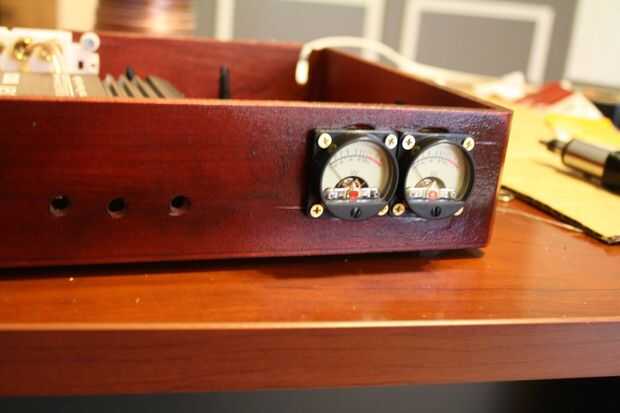

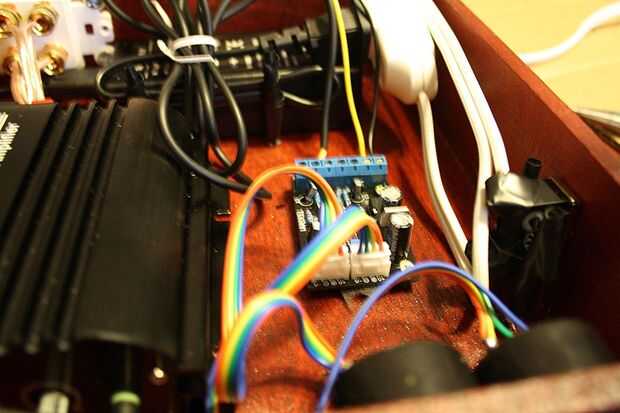

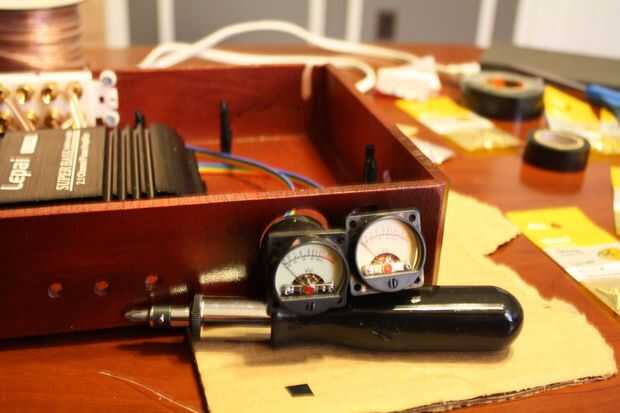

Una vez que el tablero de conductor del VU y vúmetros estén funcionando, puede instalarlos. Me pareció más fácil de instalar los medidores de VU primero en los dos agujeros de corte en el lado derecho, simplemente los revestimiento en su lugar y luego fijándolos con tornillos. Se puede montar en el exterior, como hice yo, o desde el interior si desea que aparezcan más empotrado (que es una cuestión de preferencia). El tablero debe montarse detrás de los metros, fijados a la parte inferior de la caja por sus dos agujeros. Pongo un poco de espuma debajo de protección adicional. Una vez que todo esté en su lugar y aprieta hacia abajo, usted probablemente debe comprobar para asegurarse de que la Junta Directiva y metros todavía están trabajando.
