Paso 1: Construir el circuito

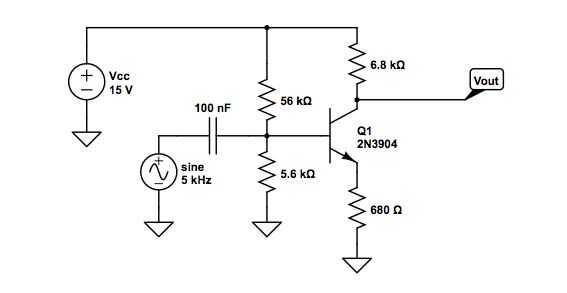

Hablemos un poco sobre el circuito antes de empezar a construirlo. Si ignoramos completamente la señal de entrada senoidal, podemos ver que todavía habrá un circuito completo y por lo tanto una tensión en la salida. Con base en los cocientes de los resistores utilizados aquí, este voltaje (llamado voltaje quieto) calcula que aproximadamente la mitad de la tensión de entrada. Con el voltaje ya en gran cantidad, es lógico que la adición de este seno voltaje de entrada, aunque pequeño, dará lugar a una tensión de salida mucho más grande. Por lo tanto, el amplificador!
Una nota sobre el condensador:
Las dos primeras resistencias son lo que la tensión de CC de la base. El condensador actúa para filtrar hacia fuera el DC actual del generador de función, dejando sólo una onda del seno con el fin de mantener el voltaje de CA de interferir con los voltajes de DC.

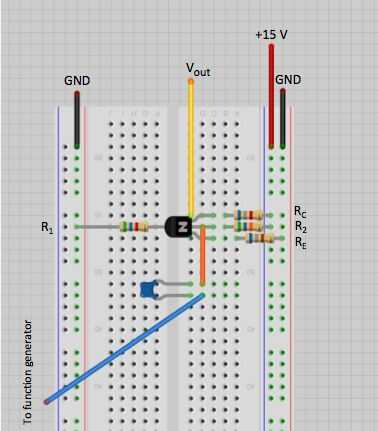

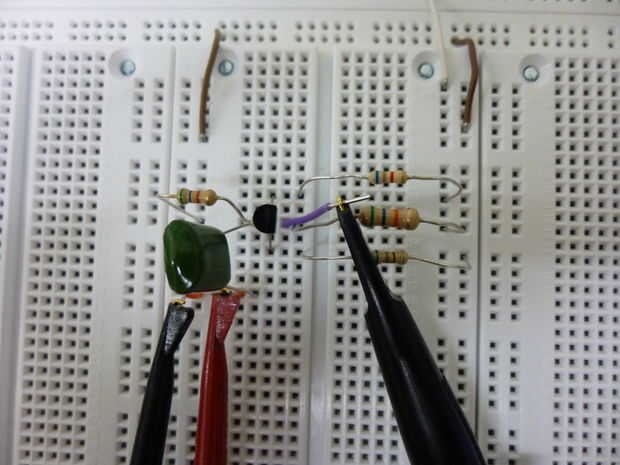

Así que ahora permite empezar a construir la cosa! El más eficiente y libre manera de hacerlo sería dejar todos los conectores hasta el final. Comenzando con el transistor y las resistencias, el circuito parece fácil suficiente para que wont intenta guiarlo a través de él. Una vez hecha esta base, el generador de funciones (parte inferior izquierda en rojo y negro) se puede conectar y luego de la salida (que se muestra aquí como el cable morado conectado a una sonda).
Si vas a ver los resultados en un osciloscopio, recomiendo usar el TTL de salida del generador de funciones como el disparador externo para el ámbito. Si realmente vas a enganchar hasta en algún momento, todavía están paradas para la comprobación de su trabajo en primer lugar, nunca se sabe lo que puede salir mal!
