Paso 7: Las fuentes de alimentación de calentador
El trannie también accionado cerca de 12 tubos, y la tensión de filamento es ~ 7v y no dejar caer suficiente carga para acercarse a 6.3V (carga no es suficientemente grande). De hecho, una 12AX7 "fue nuclear" y quemado (~ $25 "abajo los tubos".)

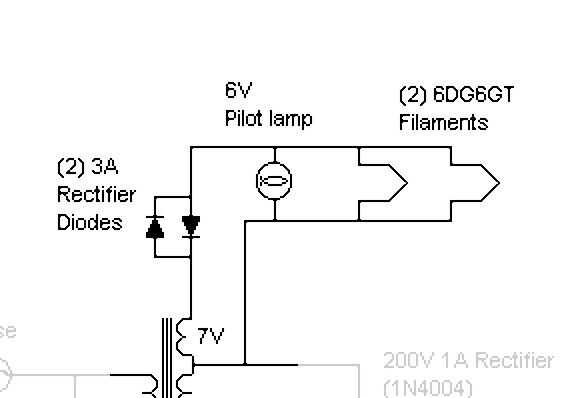

Colocar dos diodos grandes en paralelo pero enfrente de direcciones en una fuente de CA limita el voltaje por la cantidad de caída de tensión (5 a .7V), al igual que un diodo en una fuente de CC. Que bajó la tensión de filamento a 6.3V y los tubos estaban felices.
El truco de dos diodo sólo funciona para CA--flujos actuales a través de un diodo a la vez, dejar que la mitad de la forma de onda por la cantidad de caída de tensión del diodo. Uno diodo haría el truco para DC.
Plan B
Sin embargo, no fueron tranquilas. Realmente necesita separar los devanados para una derivación central falsa, de que puede utilizarse para aquietar los calentadores.

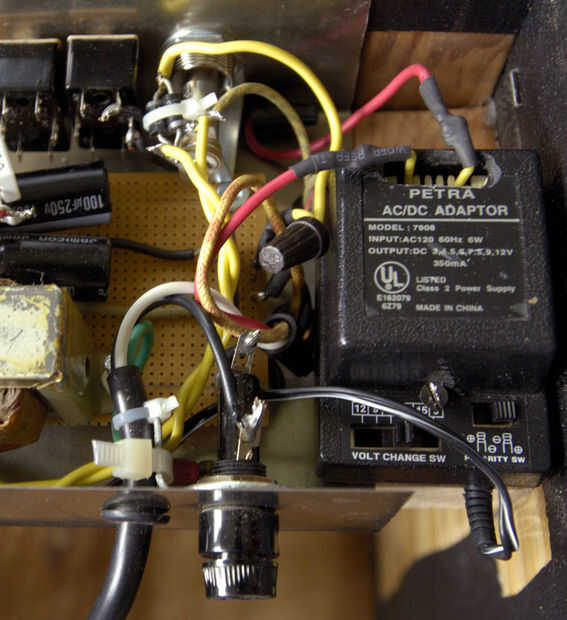

Después de probar varias soluciones, decidí luz sólo los tubos de la energía con el transformador principal y usar un "wallwart" barato para el preamplificador 12AX7. Ahora tiene el preamplificador es fuente propia, "dedicado", éste era muy tranquila, de hecho. La wallwart estaba ya en mano.

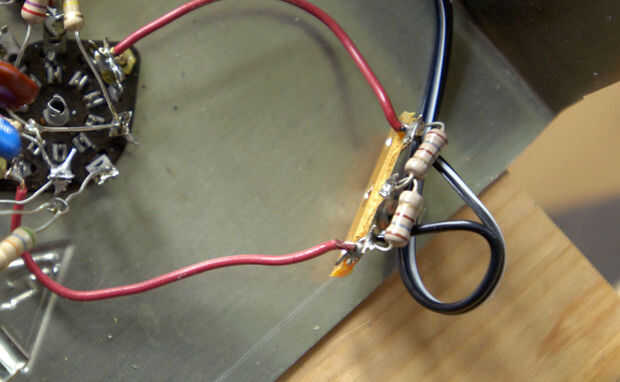

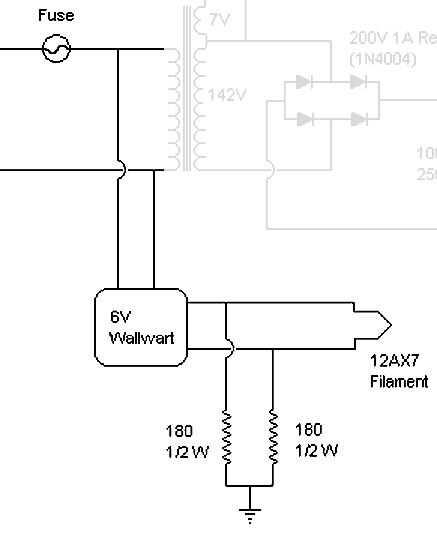

Una referencia de tierra (tap falso centro) fue proporcionada por tender un puente sobre el 6V por un par de resistencias de 180 ohmios, atado a la tierra del chasis. Hace una diferencia.
Para algunos transformadores de potencia, la 2.7A requiere a 6.3V es un poco mucho. Muchos son clasificados para 2.5A max. Por supuesto, una extra 200 MA podría estar bien, dependiendo del transformador. Pero una fuente separada para el preamplificador no es una mala opción.
OK, este es un pequeño, ehem, no convencional, tal vez incluso ghetto. Pero funciona bien.
