¿Amplificador de tubo (15 / 42 paso)

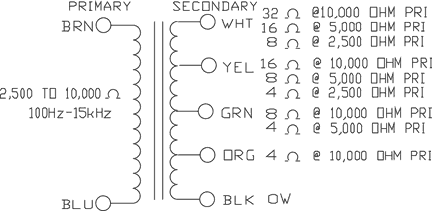

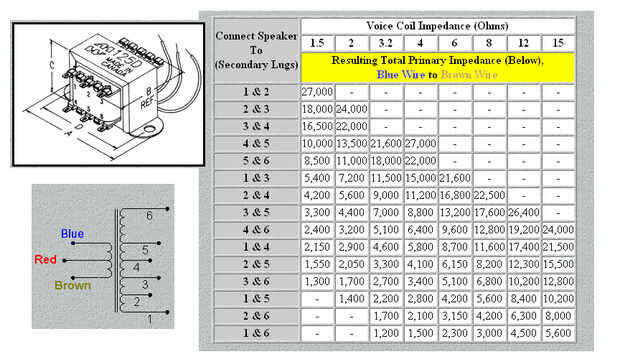

Paso 12: Transformador de salida, parte 1

Calcular la resistencia de carga matemáticamente (ADVERTENCIA: contenido de matemáticas)

Tenemos una suposición inteligente, utilizando la hoja de datos (ver paso anterior):
1833 ohmios para dos tubos.

La manera alternativa es utilizar la fórmula de la impedancia de salida:

Zout = Va/(Pa/Va)

Va = tensión de ánodo (185V)
PA = disipación de placa máximo (10 vatios--de la hoja de datos)

Resistencia de un tubo de carga:
3422.5 = 185 / (10 / 185)

O la mitad de ese valor, 1711 ohmios para dos tubos.

Para 190V (estamos en algún lugar entre 185 y 190):

3610 = 190 / (10 / 190)
O 1805 ohmios para dos tubos.

No importan si utilizamos 1711 y 1833 y 1805. Características tubo probablemente varían por al menos tanto, cualquiera de las tres figuras está muy bien.
