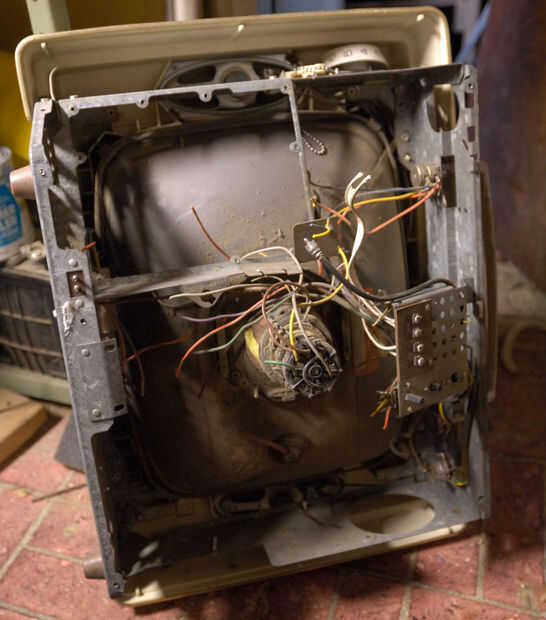

Paso 21: Encontrar piezas para una construcción (transformadores, etc.)
Si alguien Replica esta compilación, es poco probable que encontrará un transformador 142V. ¿Así cómo reemplazar esa parte?
--Una solución es un primario de 230V (red del euro), trannie secundaria 300-0-300V. Si estás en Estados Unidos, conectar el primario a estándar red de Estados Unidos 117V y tienes 150-0-150V secundario--perfecto! Sin embargo, cualquier filamento grifos reducirá a la mitad, así que es necesario un transformador de 6V separado.
--Probar un transformador de aislamiento "universal", que tiene 117 y 230 primarias y una secundaria 117. Alambre hacia atrás y toque de 230 voltios. Utilizar un "Filtro entrada de estrangulador"; el cebador está en primera línea después del rectificador, no una gorra. que debe caer la tensión a menos de 210V (vs 322V para un rectificado 230 RMS.) No grifos filamento, tan igual que arriba...
--Hammond hace un excelente transformador:
263CX 116VA, s. 180-0-180, DC ma 250, Fil. #1(rectifier) 5.0v a 3a ct.
Es 180V, pero con un rectificador del tubo como un 5U4 en vez de los SS del puente, la tensión de salida debe estar muy cerca de 200V. Tiene una fuente de 5V para el rectificador, se necesitaría un transformador de filamento 6V separado...
--Para el inductor de PS, cualquier inductor de Henry de 4 a 10 va a hacer, pero deben estar clasificados por al menos 120mA a 250V. Nuevo, inductores de Henry de 4 a 10 son fáciles de encontrar. La fuente de energía que podría ser rediseñada con un filtro RC inicial, reemplazando el filtro LC (que sería una opción más barata, también.) Pero que no sea tan eficiente como la configuración de la LC y también cambiar la carga en el transformador de energía. No sólo el PT tendría que ser lo suficientemente grande para manejarlo, podría requerir cambiar los valores de resistencia de la fuente de alimentación también.
