Paso 2: ¿Cómo lo hizo comenzar este proyecto?
En segundo lugar, esta construcción siempre me ha intrigado: Super SE 6V6, un amplificador de 6V6 balanceado paralelo (dos tubos de salida en paralelo). Tal vez el mismo método funcionaría con dos 50 L 6, probablemente sacan 7 + watts de la pareja--que sería una verdadera prueba de su suitablilty... Un diseño SE paralelo sería un verdadero amplificador de clase A, también, con todas las de la riqueza y la mística aural de la clase (y más golpe que mi Kay)
Hallazgo afortunado

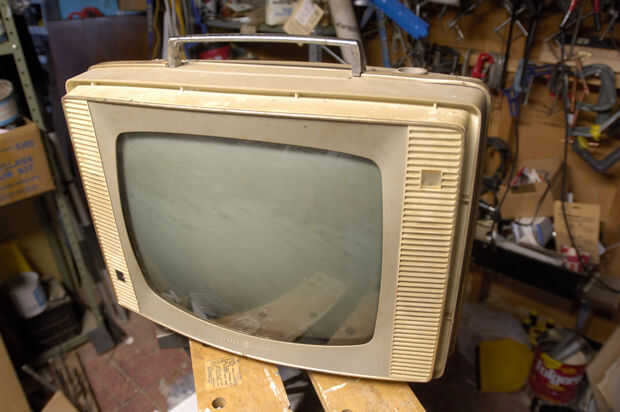

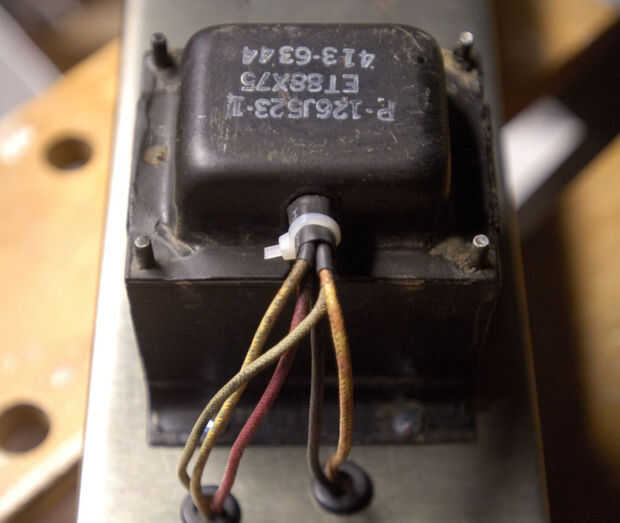

En tercer lugar, cuando de destripar un televisor viejo encontré un transformador de potencia decente (y masiva) apropiado para esta compilación. Un poco de explicación:
Lo 50L 6 y sus variantes (25L 6, 12L 6) son pentodos de potencia con un voltaje máximo de operación de 200V. Es significativamente menor voltaje que la mayoría tubos de potencia, que funcionan a más de 300 voltios. En consecuencia, la mayoría transformadores fuente de alimentación 250V o más. Una transexual de potencia de media tensión es realmente más difícil encontrar que la variedad de mayor voltaje.
Probado con obturador secundario del transformador TV ~ 140V y ~ 7V. Voltaje es RMS--esencialmente el voltaje promedio de la forma de onda. Una vez que ha rectificado y filtrado, es mayor. Dependiendo el rectificador, el voltaje de salida DC acercará a la "tensión de pico" de la forma de onda. Inmediatamente, he rechazado el uso de un rectificador de tubo, lo que tenia en mano no sería tan eficiente como un rectificador de estado sólido. Un transformador de 140V RMS es casi ideal. Con suerte, podría estar muy cerca del máximo de 200V usando un rectificador de puente de SS!
Así que encontrar el transformador primero fue la fuerza verdadera motivación detrás de la construcción...
A continuación, elegí el tubo previo, una 12AX7. Eso fue fácil--son los tubos del preamplificador más común, y la mayoría de los amplificadores de guitarra incluye uno o más. 12AX7 tubos pack dos triodos en un solo tubo, doble la diversión.
Entrar en el 6DG6GT como tubos de salida...
Así que empecé a planear cómo suministrar el voltaje de filamento para 50V dos y uno de 12V (o 6V, la 12AX7 puede 6.3V filamentos, también) tubos. Un debate de oportunidad con miembros instructable Ohm condujo a la 6DG6GT. Si bien era consciente de las otras variantes, que no había escuchado de este. Bravo, Ohm!
Efectivamente, las especificaciones de 6DG6GT eran idénticas a 50L 6, excepto el 6.3V filamentos. Ahora pude planeo tres tubos que funcionarían con calentadores de 6V y el transformador de TV incluye un 6.3V secundaria... Bien, tuve que crear esto! Y no pude encontrar ninguna estructuras de este tipo (6DG6GT en paralelo SE) en la web, en todo. Como no podía ser el primero, pero se ve bastante rara para amplificadores de guitarra, de todas formas...
