Amplificador del golpecito del pie (2 / 10 paso)

Paso 2: Acelerómetro de la soldadura, armó la pierna Soporte

Para comenzar, vamos a obtener la electrónica trabajando en la mesa. ¡ Estoy revisando para tocar de pie utilizando un acelerómetro, que se puede encontrar bastante barato estos días. Estoy usando un acelerómetro de 3 ejes (x, y y direcciones de z), pero sólo realmente comprobar la aceleración de la pierna en x e y dirección. Yo tengo la mía de Sparkfun porque viene en un tablero de arranque y es muy fácil de soldar y empezar a trabajar con. Está equipado con acelerómetro ADXL335, de Analog Devices.

Primero soldado el acelerómetro (no directamente claro, pero a través de una toma de corriente) en un pequeño trozo de tablero de perf y pegadas a la pierna (para probar), corrió cuatro cables hasta mi escritorio y lee en el Arduino Uno. El resto se describe en el paso 4.

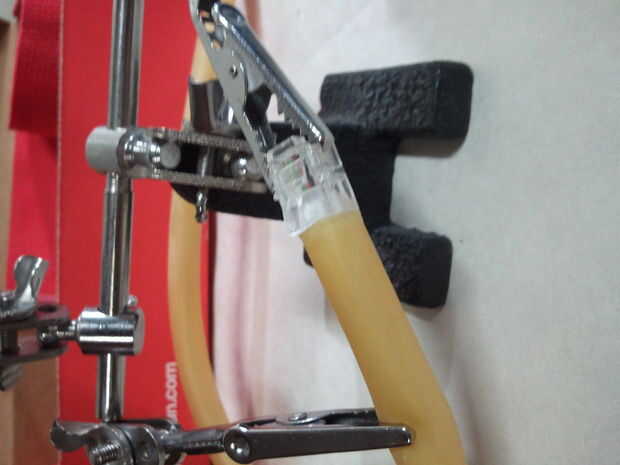

Nota: estoy enviando 4 cables de mi pierna, a la mesa. Un cable de teléfono es un conveniente paquete de 4 cables, por lo que apropiado Lo picado y engarzado en la longitud correcta y.

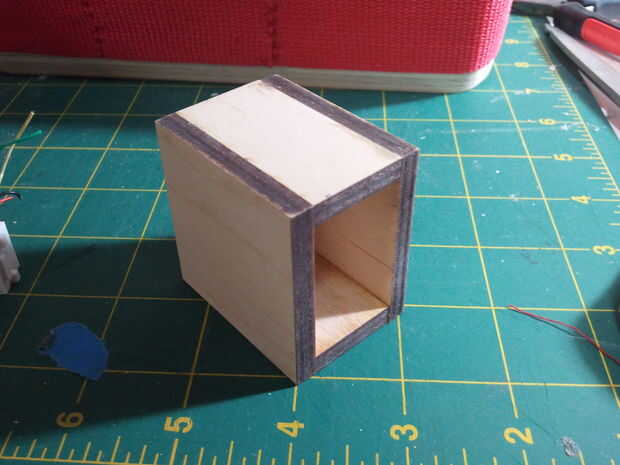

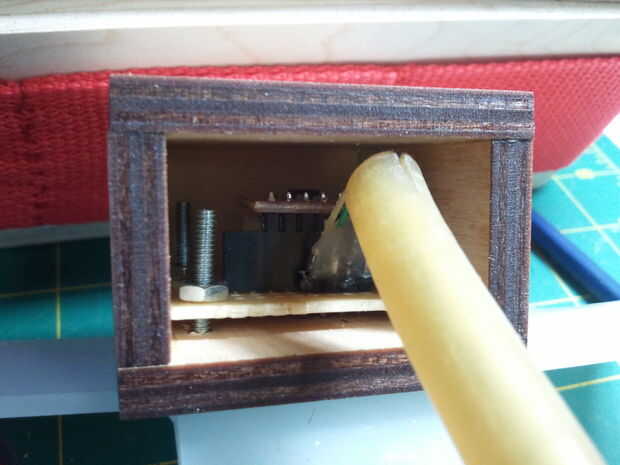

Escondí la Junta acelerómetro dentro de una pequeña caja de madera. Con fines estéticos y conceptuales, diseñé el pierna-accesorio para parecerse a un apoyo, algo que podría usar si usted se lesiona. Es mi elección, porque quiero que este sistema parece vagamente médica. Eres Bienvenido a hacer lo que quiera.

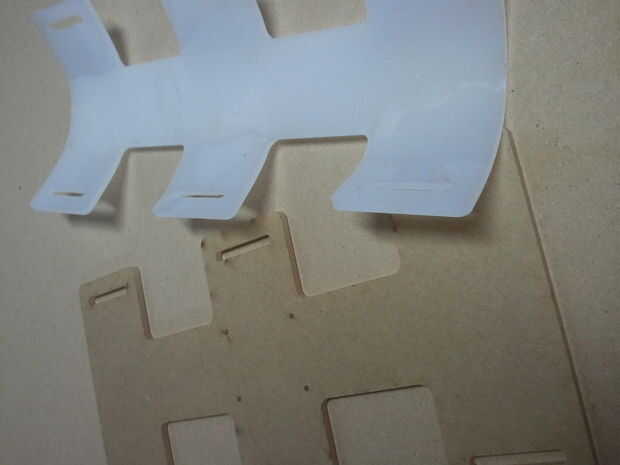

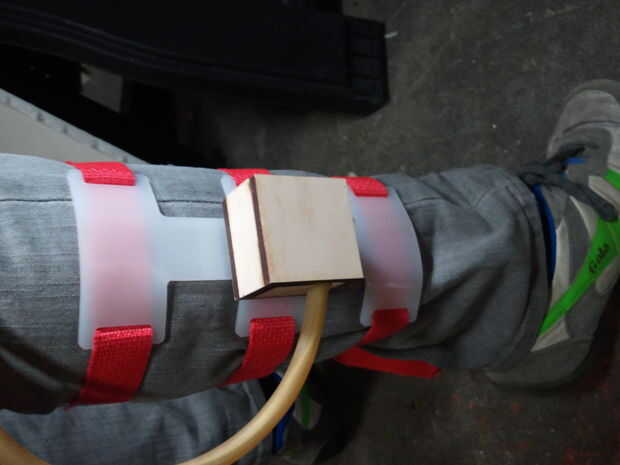

Tenía la pierna apoyo forma laser-corte de 1/4" blanco acrílico. Después de fue cortado, me calienta con una pistola de calor y suavemente lo dobló en una curva (ver antes y después de la imagen). Cosí unas cintas de nailon a través de las ranuras de corte por láser, por lo que bien podría correa de la rodillera todo a mi pierna. Con el acelerómetro dentro de la caja de madera se atornilla a la correa de plástico.
