Paso 9: Cableado completo

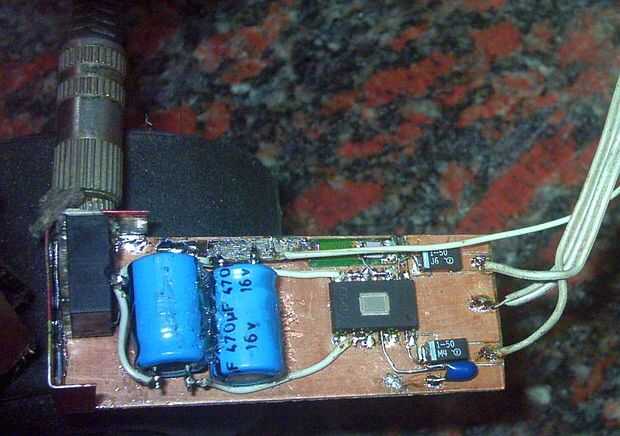

Uno de los condensadores de salida se dio vuelta alrededor para facilitar la conexión. Un lado de la IC tiene la entrada y salida se conduce de un canal, así que era conveniente si los capacitores se arreglan así, también.
Tengo una abundancia de antiguo IDE y floppy cables ahí, fueron utilizados para la interconexión y para traer la entrada a la Junta así.
Ese cable plano de cuatro núcleo dejando la Junta termina en una clavija estéreo de EP y es conectado a la línea de salida de la computadora.
La tensión de alimentación de 12 V se toma de la computadora, usando una resistencia de 2,2 ohm conectada a un conector de alimentación de la disquetera no utilizados. Si hay algún corto circuito en algún lugar, esta resistencia se quema para arriba, actúa como un fusible, y por lo tanto mayor daño se previene. Y esta resistencia es más barato que un fusible.
Que pad expuesto se supone que tiene un disipador de calor en él, pero he encontrado que el nivel lo estaba usando con el chip no consiguió caliente y vaya a limitar. Quizás tengo que pegar uno en si necesito para obtener la máxima potencia de este amplificador.
Es simple, funciona, y estoy contento con él.
