Amplificador estéreo, bicho muerto estilo (3 / 9 paso)

Paso 3: Entrada condensadores

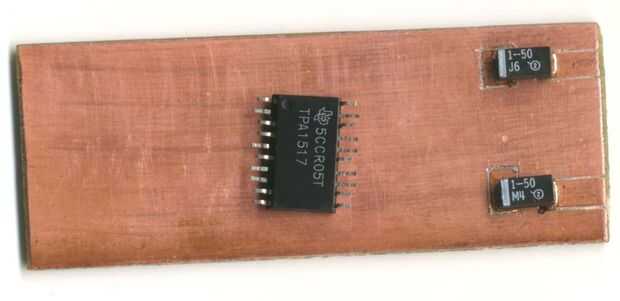

Esta es una vista de la tabla, con dos condensadores de entrada estén soldadas en su. Son de montaje superficial de tantalio, probablemente de una desaparecida unidad de disco. Las marcas indican la capacitancia y el voltaje como 1 microfaradio 50 voltios.

Corté las islas de aislamiento para dos terminales de los condensadores. Estos dos capacitores de entrada son los únicos dispositivos en este tablero para obtener a este tipo de tratamiento especial.

El chip se va a soldar a la placa, pero no islas de aislamiento se cortará para él. La línea de alimentación de + 12 voltios va a ser llevado por una franja de revestido de cobre pegada a esta placa. El resto del cableado se flotando sobre el tablero o pegado a él con pegamento.
