Amplificador estéreo de 20 vatios/canal clase D (9 / 10 paso)

Paso 9: Terminales de altavoz

Corte 4 pedazos del alambre trenzado de 18 calibre de 3" de largo, uno verde, dos negros y uno rojo.

Tira de 1/4" de aislamiento de cada extremo y cortar algunos hilos de un extremo de cada cable.

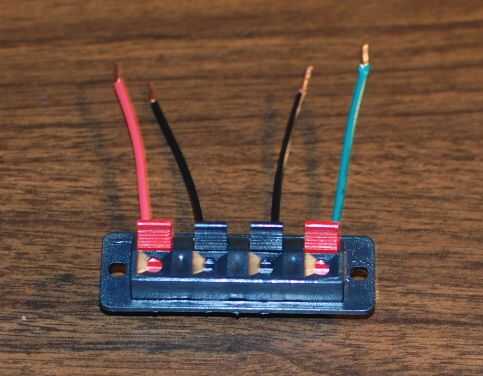

Soldar los cables a los terminales de altavoz como en la primera foto.

Los terminales de altavoz en los agujeros de montaje.

Utilice los tornillos 6-32 x 3/2 8 para sostenerlas en lugar.

Asegúrese de que están centrados por lo que no haya cortocircuitos.

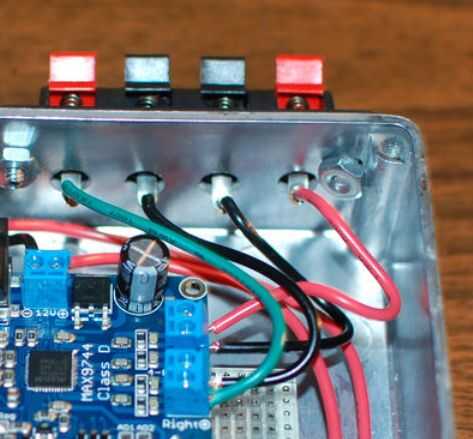

Conecte los cables a los terminales de altavoz en la placa del amplificador como se muestra en la segunda foto.

Mantener la tapa de la caja con los 4 tornillos y pegar las 4 patas en la parte inferior para terminar el proyecto.
