Paso 1: Montar la placa del amplificador
Montar la placa del amplificador. Todas las piezas de montaje en superficie se sueldan para usted, sólo necesita el agujero a través de la soldadura de piezas.
Siga las instrucciones proporcionadas por Adafruit ubicado aquí:
https://Learn.Adafruit.com/Adafruit-20W-Stereo-audio-Amplifier-Class-d-max9744
No te olvides de cerrar los tres puentes para configurar el amplificador para la operación analógica.
Cuando la cabecera de soldadura tira las conexiones únicas que se utilizarán son la VDD y el suelo. Asegúrese de que estos dos Haz soldados y luego un par en el otro extremo de la soldadura. Lo hacen no todos deban soldarse. Se utilizan sólo para el montaje de la Junta.

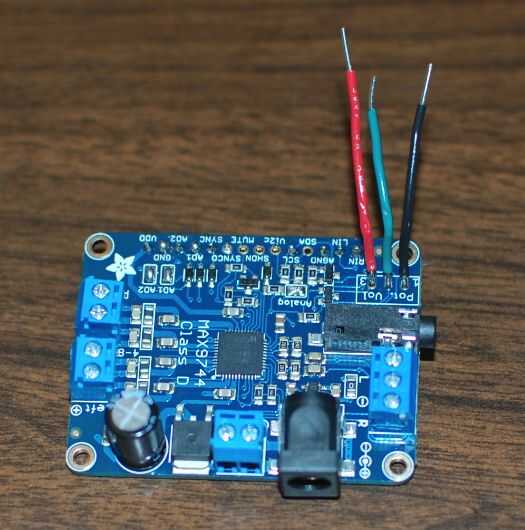

Corte 3 pedazos de 22 calibre alambre de conexión sólida de 1 1/2" de largo, uno negro, uno verde y uno rojo.
Tira de 1/4" de aislamiento de cada final y soldar los cables a las conexiones de control de tres volumen.
