Amplificador estéreo de 20 vatios/canal clase D (3 / 10 paso)

Paso 3: Perforar agujeros para los conectores

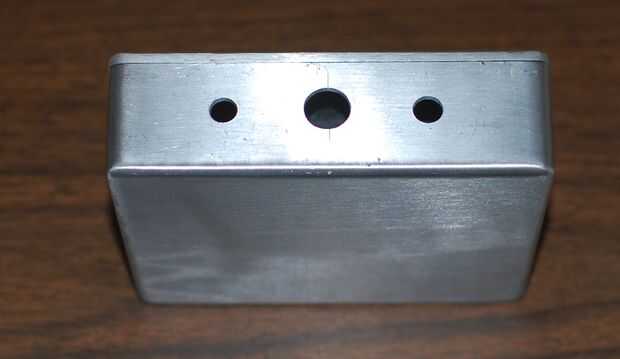

El frente de la caja tiene conexiones para un interruptor de encendido, control de volumen y un LED de encendido/apagado.

Los tres de estos agujeros será perforado 3/4" hasta de la parte inferior de la caja.

Perfore un agujero de 5/16" de diámetro 1 1/4" desde el lado izquierdo de la caja, para el control de volumen.

Perfore un agujero de 1/2" diámetro 2 5/16 de pulgada desde el lado izquierdo de la caja para el interruptor de encendido.

Perfore un agujero de 5/16" diámetro 3 3/8" desde el lado izquierdo de la caja, para el LED.

Limpiar el interior de la caja, asegúrese de que quitar todas las fichas de aluminio de la perforación. Usted no quiere cualquier cortos.
