Paso 5: Montaje y el interruptor de alimentación de alambre y barril jack

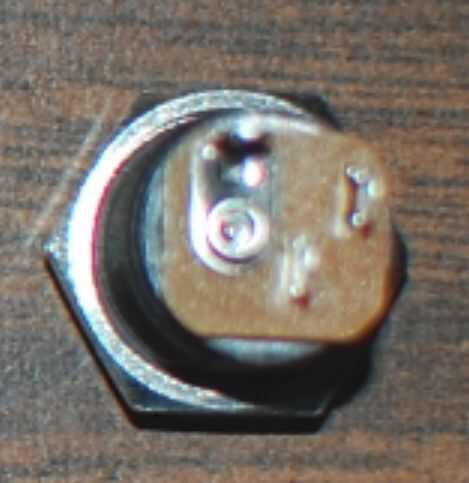

Abrir el cuadro de la toma del cañón a ver que es el + y el - terminal.
Cortar un trozo del alambre trenzado de calibre negro 18 de 1 1/2" de largo, el aislamiento del primera 1/4" de ambos extremos de la tira.
La soldadura de un extremo a la terminal negativa de la toma de barril.
Corte algunos filamentos en el extremo para que se forma en el terminal y tuerza firmemente. Será necesario retirar algunos filamentos del alambre de cada extremo que se conecta a los terminales en el tablero del amplificador.
Corte un pedazo del alambre trenzado de calibre rojo 18 cerca de 8" de largo tira el aislamiento del primera 1/4" de ambos extremos.
Soldar un extremo al terminal positivo de la toma de barril.
Instale el conector de barril en el agujero grande en la parte posterior de la caja.
Poner el cable negro corto en el lado negativo terminal de la regleta marcada "12V" y apriete el tornillo.

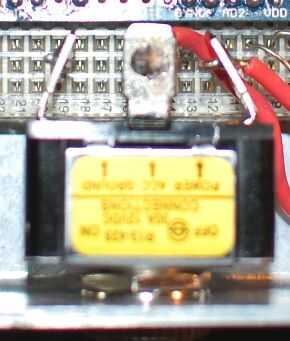

El cable rojo largo alrededor de la placa y soldar al interruptor.
Cortar otra pieza del alambre trenzado de calibre rojo 18 que será soldado al interruptor y conectado con el lado positivo de la terminal de "12V".
