Amplificador estéreo de 20 vatios/canal clase D (7 / 10 paso)

Paso 7: El LED

Montaje LED de 5mm en el soporte de LED.

El plazo de ejecución corto es el cátodo (tierra) y el más largo es el ánodo (positivo).

La soldadura de una de las dos resistencias de 470-560 ohmios para cada cable del LED.

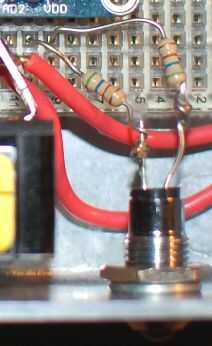

Suelde la resistencia con el cable más corto más cerca al LED así que usted todavía puede decir que el plomo es que. Ver la primera foto.

El plomo del cátodo (resistor más cerca a LED) se conecta a la conexión GND de la placa del amplificador, el ánodo se conecta a la conexión de VDD como en la segunda foto.

Vea el paso
