Paso 3: Hacer: el chasis interno
El chasis consiste en tres capas. El primero es el altavoz de la parrilla sí mismo. El siguiente es una capa masonite que sostiene los altavoces y el amplificador. La capa superior crea un área de compartimiento secundario que contiene el transformador de 12 VCC, cable de parche y pack de batería opcional.

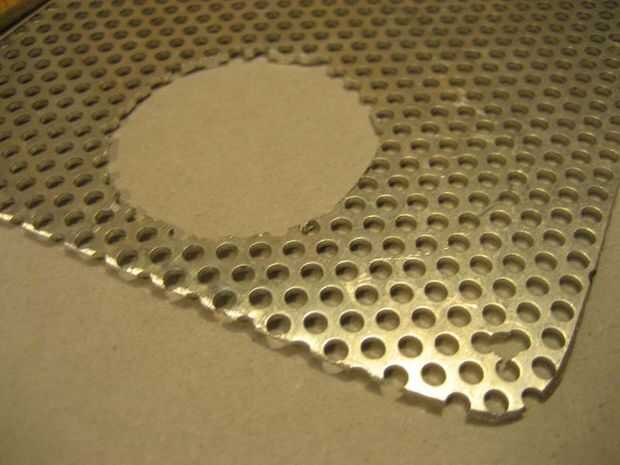

Desde el interior de la caja, coloque una hoja de papel y traza un patrón para la rejilla del altavoz. Transferir el patrón de la hoja de aluminio perforada. La hoja de aluminio es suave así que tijeras pueden ser utilizadas para cortar hacia fuera.

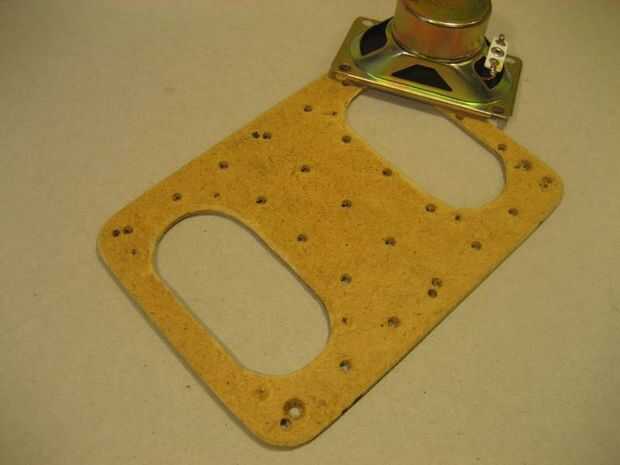

A continuación, utilizando el mismo patrón, transferir a la Junta de masonite. Recortar con una sierra caladora de dientes finos. Coloque el altavoz y el amplificador en el board de masonite y marque sus posiciones. Asegúrese de que dejar espacio para el potenciómetro de volumen también. Recorte los agujeros para los altavoces. Taladrar y avellanar los agujeros para los altavoces. Taladrar y avellanar los agujeros para el amp y la olla.

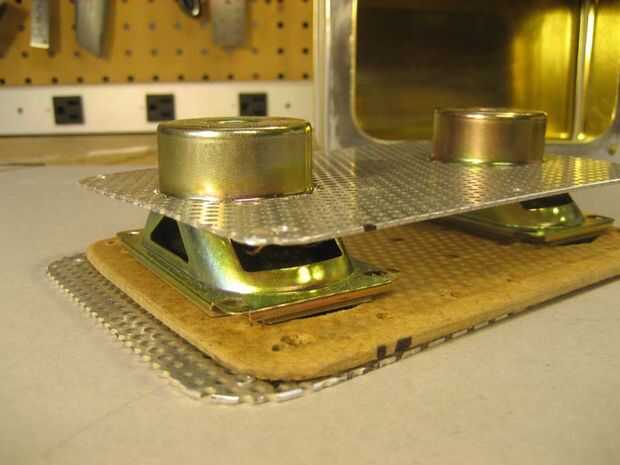

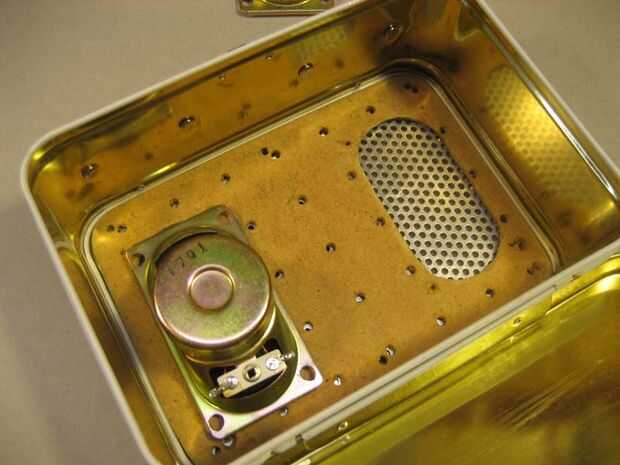

Monte temporalmente los altavoces. Tomar la capa superior y colóquela sobre los imanes del altavoz. Marque la ubicación de los imanes y recortarlo con unas tijeras. Retire los altavoces y apilar todas las capas dentro de la caja en el abertura de altavoz.

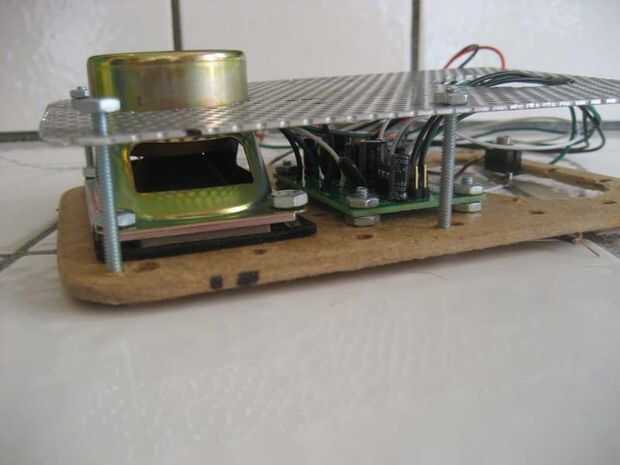

A continuación, localizar lugares para los seis pernos de montaje largo. Marca de centro entonces perforar seis desde el exterior de la caja a través de las tres capas. Hacer los separadores que separan la capa superior de la capa de masonite.

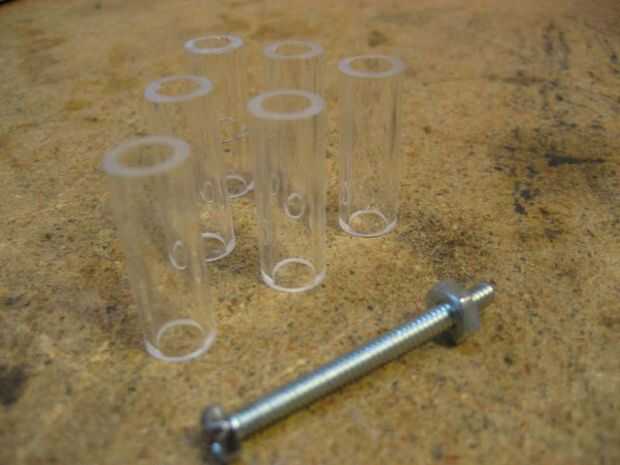

Cortar tiras de seis pulgadas de 3/8 tubería de diámetro exterior acrílico. Los espaciadores deben ser de 1-1/16 pulgadas de longitud, pero que variará dependiendo del tamaño de los altavoces. Asegúrese de que son todos la misma longitud.

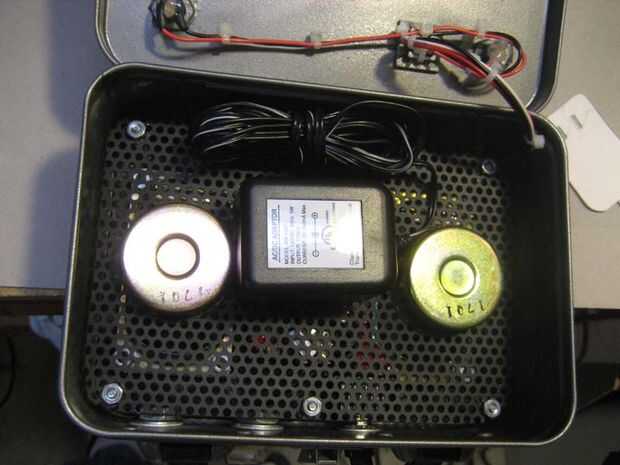

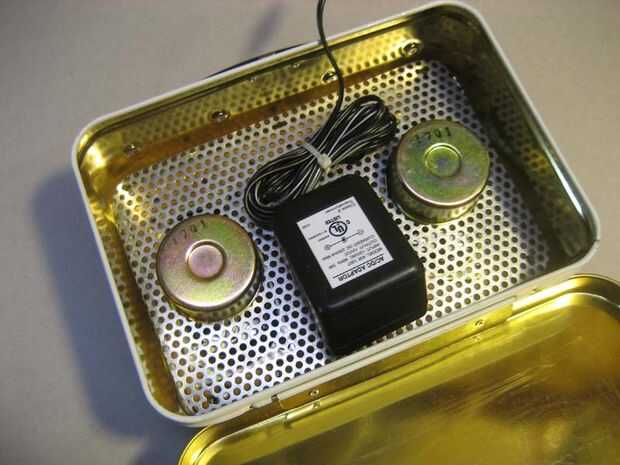

Ahora es el momento para el transformador de energía en el área del compartimiento de la caja. Temporalmente Instale el chasis entero incluyendo los altavoces. Cada transformadores de 12VDC difieren en tamaño. Encontrar un lugar dentro del compartimento donde no interfieren con otros componentes. El transformador de energía en esta compilación era demasiado grande para caber dentro del compartimiento. Por lo tanto, era decidido para colocar el transformador con la cara de dientes hacia abajo. Esto significó que las ranuras de acceso tuvieron que ser cortado en la hoja de aluminio perforada.

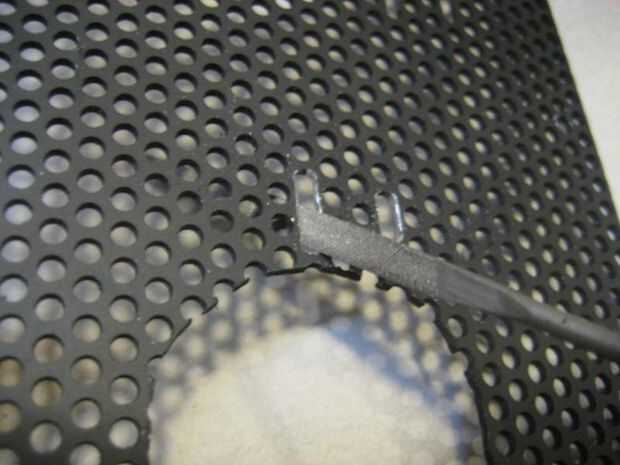

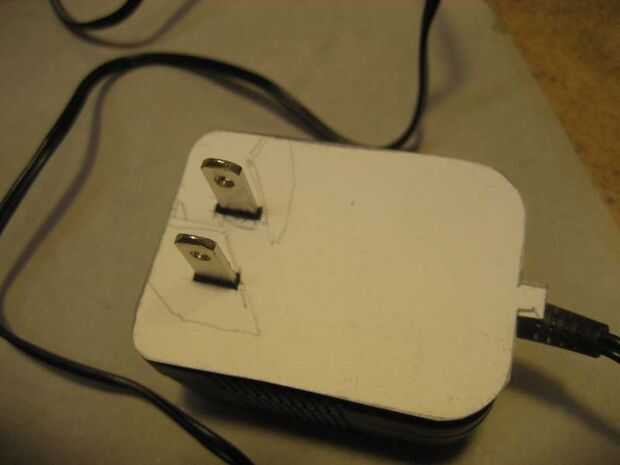

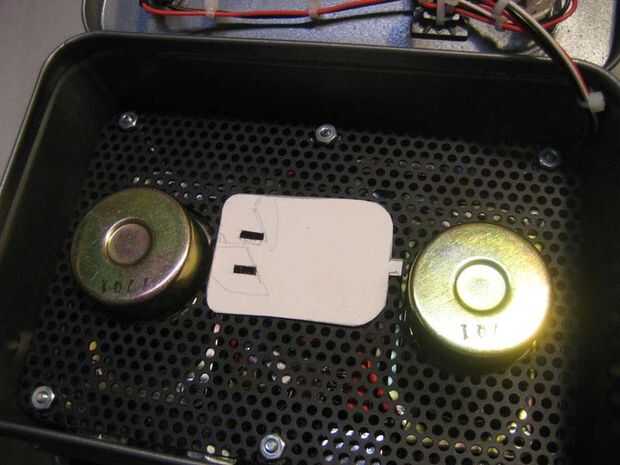

En primer lugar, crear una plantilla de la cara del transformador entre las ranuras de los dientes. Localizar y transferir la plantilla para el divisor de compartimiento de aluminio perforado. Asegúrese de que habrá suficiente espacio alrededor de la transferencia cuando se instalan todos los componentes. Marque el aluminio perforado donde se ubicarán las ranuras. Utilice un pequeño archivo para alargar los agujeros.

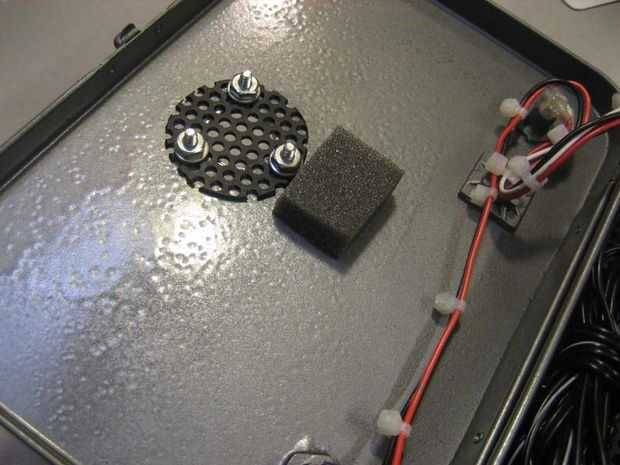

En el montaje final, forma un cuadrado pequeño de goma espuma en la tapa para que el transformador no se moverá cuando la tapa esté cerrada.
