Amplificador LM386 con PCB (1 / 1 paso)

Paso 1: Amplificador de LM368: el PCB

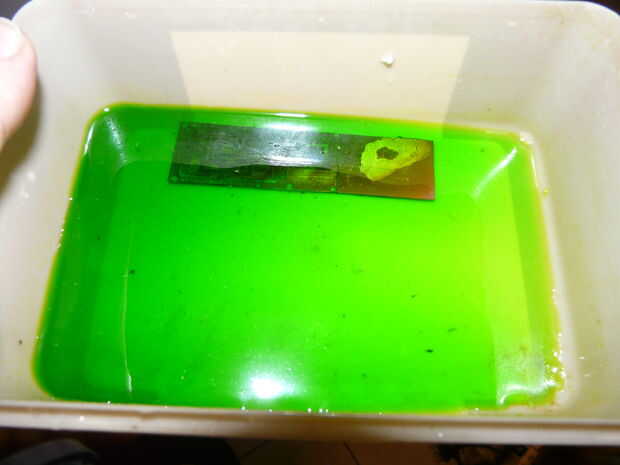

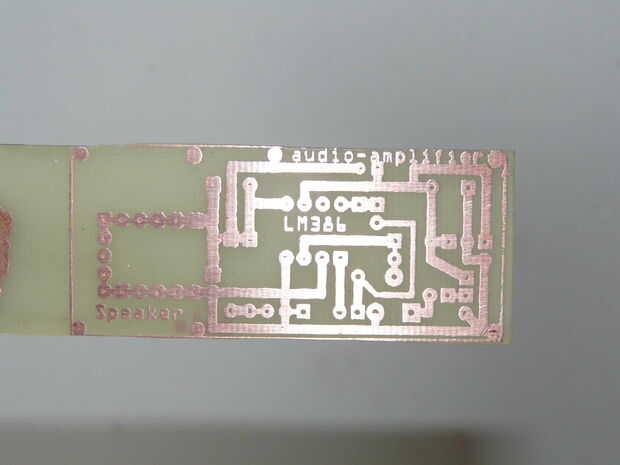

El PCB es bastante sencillo. Hay espacio para un altavoz con varias opciones para los pines. Si desea tener el altavoz separado, se puede omitir esa parte de la impresión y un conector soldado en (o a los cables).

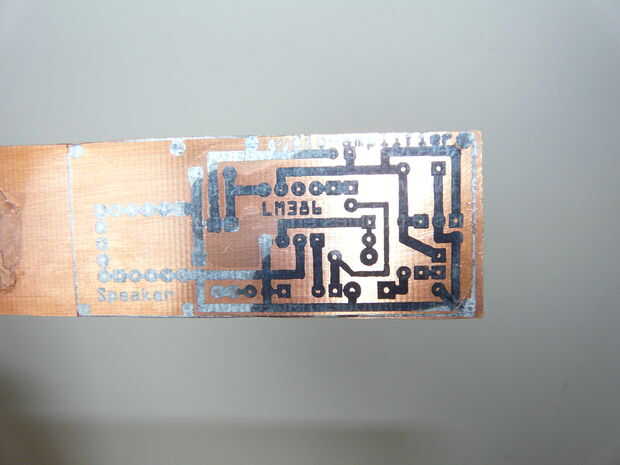

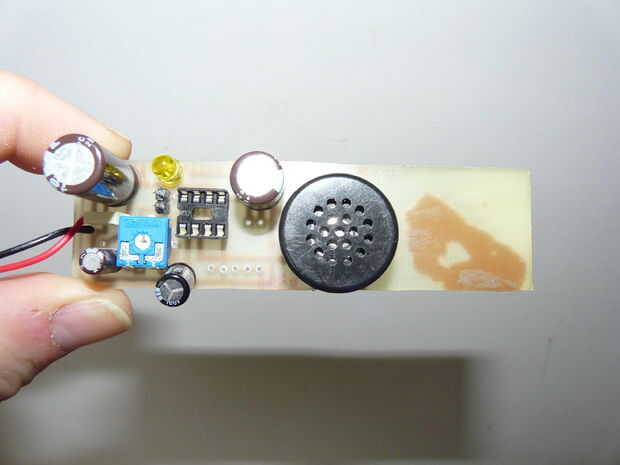

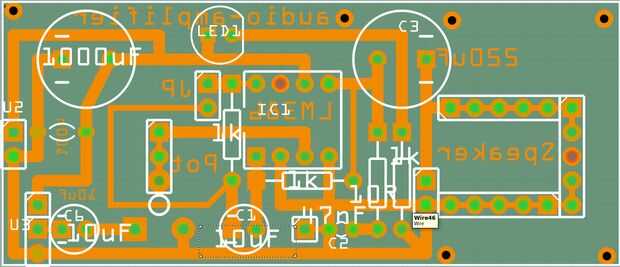

Se añade un diseño de PCB para la transferencia directa de toner. Este diseño es ligeramente diferente del prototipo mostrado en las imágenes: hay un poco más espacio alrededor de la resistencia variable y se corrigió un pequeño error en la conexión del LED

Vea el paso
