Amplificador portable de la (2 / 4 paso)

Paso 2: Cableado de las cosas.

Una vez que haya recogido todos sus materiales, seguir adelante y desmantelar su amplificador todo. Hay un montón de tornillos, si no sabes cuáles necesitan salir, llevarlos hacia fuera. Sólo asegúrese de mantenerlos separados, por lo que se puede poner detrás junto más adelante si lo desea.

Ahora, este amplificador en particular, toma a 120V corriente de la houseline y pasos hasta los 13v para utilizar con el amplificador. Sin embargo, soy perezoso y realmente no importa lo que sucede a este amplificador, por lo que vamos a omitir el convertidor de paso descendente adaptativo, y conectar un puro 18v directamente a la placa base. Es todo de estado sólido, así que lo peor que va a pasar es una batería podría explotar o te queme el ICs. Espero que ya no desea que este amplificador.

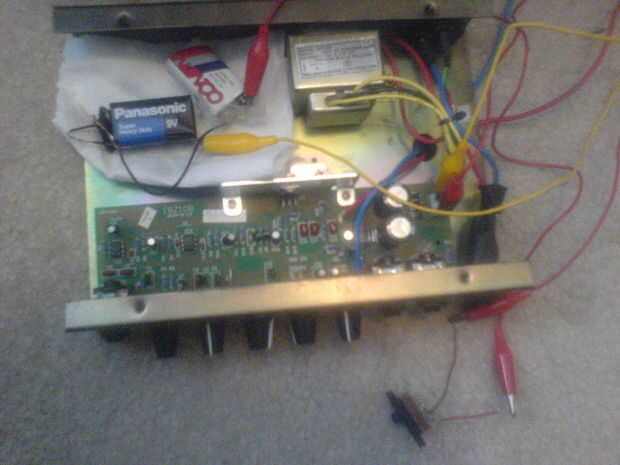

Así que, básicamente, lo que haremos, es las dos pilas en una serie de alambre, sujete la negativa a la placa base y el positivo a un interruptor (ya que estamos pasando por alto construido en interruptor). Y que es bastante, en cuanto a cableado va. Para dos pilas en una serie de hilos, conecte un terminal positivo al negativo del otro y luego usar los terminales positivo y negativo libres para unir su destino real. Me parece que los pequeños clips de batería de 9v son la forma más fácil de hacer, aunque solo pude encontrar uno de ellos cuando se ha hecho este proyecto.
